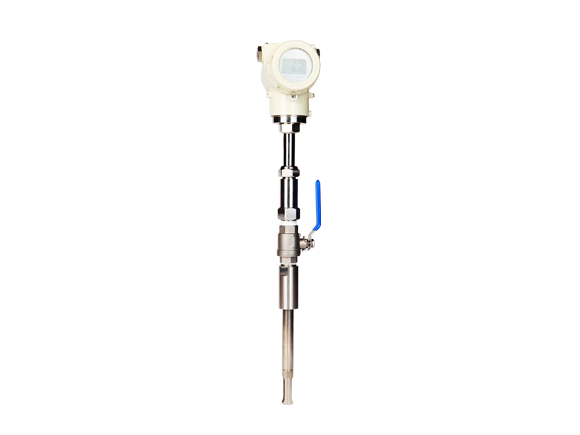

插入式热式质量流量计
型号:ACU100I
产品介绍
    ACU100I插入式气体质量流量计可以同时显示流速(流量),温度。低流速反应灵敏,高流速也能达到很好的精度。即使在高温也能取得很好的恒温差,稳定性好。有多种安装方式可以选择,可测量范围高达180Nm/s。
产品应用

被测介质:空气,天然气,沼气,煤气,干燥氯气,氧气,一氧化碳助燃风,烟道烟气,火炬气,氢气,氩气及其他干燥气体。

资料下载

下载
  • 一、产品概述

    ◆量程:0~180Nm/s(标准状态为0℃,101.33KPa)

    ◆精度1%,量程比100:1
    ◆使用温度:-40~400℃
    ◆快速反应的双铠装传感器
    ◆耐腐蚀 性能传感器,适合测量腐蚀气体

    ◆全量程段的专家算法,保证了测量的准确度

    插入式气体质量流量计使用标准精密风洞校准,采用恒温原理的热消散(冷却)效应的金氏定律。可以同时显示流速(流量),温度。低流速反应灵敏,高流速也能达到很好的精度。即使在高温也能取得很好的恒温差,稳定性好。


    二、产品应用

    可以测量多种气体,直接输出质量流量,无需温压补偿。有本安和隔爆两种方式,两种输出可选。适合于大口径、小流量的测量,多种安装方式可选。

    被测介质:空气,天然气,沼气,煤气,干燥氯气,氧气,一氧化碳助燃风,烟道烟气,火炬气,氢气,氩气及其他干燥气体。


    三、技术参数

    量程范围 0180Nm/s
    精度 ±1%读数±0.5%满量程
    量程比 100:1
    响应时间 3秒,可通过阻尼系数调整
    环境温度 带液晶-20~70℃,不带液晶-40~85℃
    介质温度 -20~175℃/-20~275℃/-20~400℃
    模拟输出 两路4-20mA(流速,温度)
    一路4-20mA带HART通讯
    数字输出 HART和MODBUS可选
    重复性 ±0.5%F.S
    温度系数 0.05%/10℃
    材质兼容性 外壳:铸铝,环氧树脂喷涂,丁腈橡胶O型环
    防护等级 IP67
    湿度 0-100%RH
    防爆等级 NEPSI隔爆许可EX d llCT4,隔爆级别C级
    供电 24VDC
    电磁兼容性 IEC  61000-4-2~5
    过程连接 法兰安装   螺纹安装
    安装方式 一体式,分体式
    线制 四线制


    四、产品尺寸图


    ACU100I插入式热式质量流量计


  • ACU100I 产品选型表                (添加  11048 69159 、29145 69088 或    186 1279 0707  、186 1279 0733 帮您选型)


    系列号 ACU100I
    被测气体 【10】空气                            【11】其他气体()
    流速范围 【I21】(0-10)Nm/s           【I22】(0-20)Nm/s    【I23】(0-30)Nm/s
    【I24】(0-40)Nm/s           【I26】(0-50)Nm/s    【I20】其它( )
    介质温度 【31】-20~175℃            【32】-20~275℃          【33】-20~400℃
    安装方式 【40】压紧接头               【41】螺纹安装                 【42】法兰安装               【43】分体安装
    探杆材料及直径 【51】标准316L 19mm   【52】标准316L 32mm    【53】其它(  )
    探杆长度 【61】标准500mm          【62】其它(  )
    附件 【71】探杆球阀装置         【72】其它(  )
    标定 【81】空气                      【82】实际气体
    电源供电 【91】+24VDC               【92】220VAC
    通讯方式 【B1】HART协议              【B2】RS485接口
    防爆 【C1】普通                      【C2】防爆
    选型举例 ACU100I       10        I21      31       40       51      61      71       81       91        B1         C1
