ACU10F

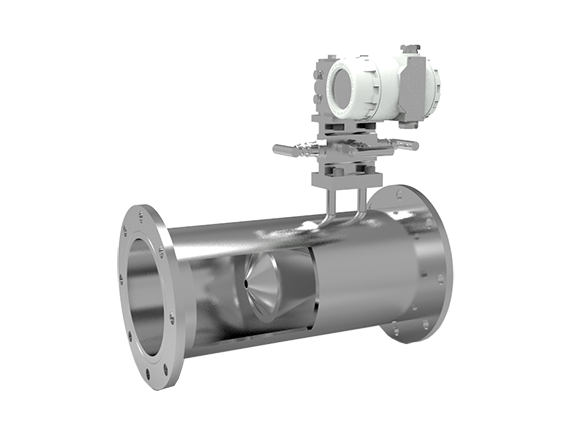

一体化多参量V锥质量流量计
型号:ACU10F
产品介绍
    一体化流量计采用全参数动态补偿技术,一台仪表可代替差压,压力,流量,积算仪四台仪表,提高仪表精度量程比;满量程静压补偿技术,可与节流件一体化标定,提高节流装置运行精度;仪表采用v型锥流量计,流体在节流元件作用下经过“非稳定流→整流→稳定流”整流过程,因此V锥在扰动流体中也能取得稳定和精确的差压值;流经节流件时产生边界效应使肮脏流体不能磨损节流件,使V锥具有长期稳定性,无需重复标定。
产品应用
 行业应用:用于石油,化工,电力,制药,食品,造纸,水处理,冶金,水泥,和玻璃等行业气体,液体,蒸汽的测量。

资料下载

下载
  • 一、产品概述

    ◆差压/压力/温度/积算补偿四合一

    ◆量程比宽,可达到8:1到30:1

    ◆精度高,可达0.5%

    ◆重复性好,可达0.1%

    ◆直管段要求低

    ◆长期稳定性好,无需标定

    ◆可测流体广泛(气体、蒸汽、液体等


            ACU10F一体化多参量V锥质量流量计采用多参数测量技术,一台仪表可代替差压,压力,流量,积算仪四台仪表,节省客户采购、安装成本。一体化流量计采用全参数动态补偿技术,提高仪表精度量程比;满量程静压补偿技术,提高节流装置运行精度;可与节流件一体化标定,标定精度优于分体式精度;功能方面专用化,集成化;

             ACU10F一体化多参量V锥质量流量计仪表采用v型锥流量计,流体在节流元件作用下经过“非稳定流→整流→稳定流”整流过程,因此V锥在扰动流体中也能取得稳定和精确的差压值;另一个优点是流经节流件时产生边界效应使肮脏流体不能磨损节流件,使V锥具有长期稳定性,无需重复标定。



    二、行业应用

             ACU10F一体化多参量V锥质量流量计用于石油,化工,电力,制药,食品,造纸,水处理,冶金,水泥,和玻璃等行业气体,液体,蒸汽的测量。


    三、技术参数

    精度等级
    差压:0.075% 压力:0.25% 温度:0.5℃
    流量精度:0.3~0.5%
    适用介质
    液体、蒸汽、气体均可
    压力范围
    0.65~21MPa(大于此压力协议订货
    环境温度
    带液晶-20~70℃      不带液晶-40~85℃
    使用温度
    -60~550℃
    管道孔径
    DN50~DN500
    量程比
    ≥15:1
    电源
    24VDC
    直管段要求
    前3后1(直管段不够时咨询工厂)
    材质兼容性
    不锈钢、哈氏合金、钽可选
    外壳保护
    IP67
    电磁防护
    IEC61000-4-2-5
    安装方式
    一体式和分体式可选
    防爆类型
    本安和隔爆可选
    标定方式
    水标或气标

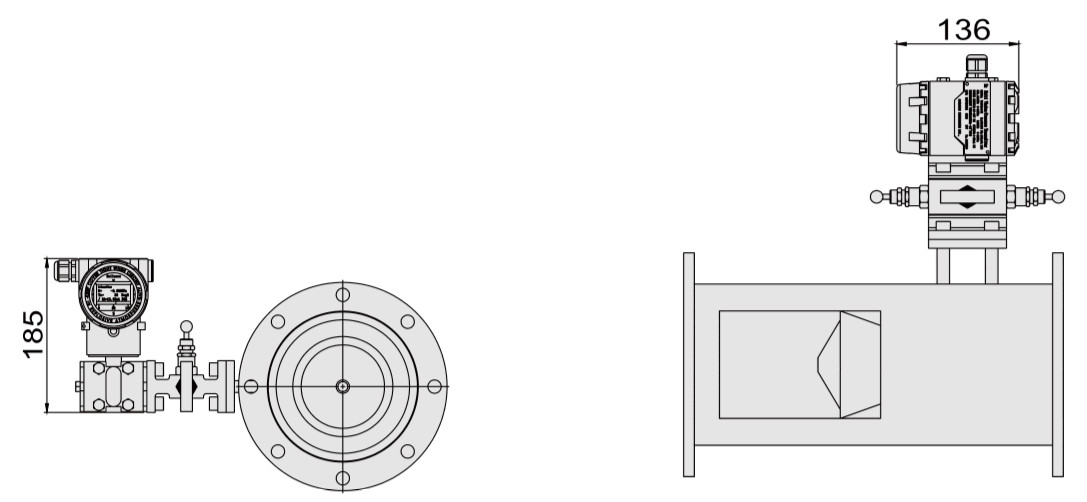

    四、产品尺寸图

    ACU10F一体化多变量V锥质量流量计


    (▲  ACU10F一体化多参量V锥质量流量计


  • ACU10F一体化多变量孔板质量流量计-产品选型表                 (添加  11048 69159 、29145 69088 或    186 1279 0707  、186 1279 0733 帮您选型)


    系列号 ACU10F
    产品选择 【T】ACU10FT多参数流量变送器
    基本功能:是用同时测量差压/绝压/温度的硅容复合式传送器,内置用于补偿积算的节流件及介质组分布数据库;
    带有流量K系数修正功能;可同时输出质量(或体积)流量以及压力/温度等多组信号
    【B】ACU10FT多参数流量管理器
    基本功能:在ACU10FT的基础上增加了内置装备用锂电池(直流供电状态下自动充电,断电后可自动切换到锂电池连续工作长达一个月),带数据存储和报表输出功能,可选太阳能电池板(太阳能供电流量计)和无线通讯(无线流量计
    【M】ACU10FM抄表式流量记录仪
     基本功能:带有可连续性工作一年以上的免维护蓄电池,无需外部供电(电池供电流量计)。标准配备点阵式LCD显示器和磁性按键,带数据存储和报表输出功能,可选备用太阳能电池板
    通讯输出 【H】两线制4~20mA,采用HART通讯的四个变量同时显示:瞬时/累计流量,压力,温度等
    【A】三路4~20mA分别输出瞬时流量,压力,温度。附带两个SPDT继电输出
    【M】MODBUS通讯的多变量输出,可组网,附带两个SPDT继电器输出
    【W】2.4G调频扩频模块
    【G】GPRS无线通讯
    【F】两路4~20mA(瞬时流量,压力/温度二选一),一路脉冲(积累流量)。附带两个SPDT继电器输出
    【N】无输出(专指ACU10FM抄表式流量记录仪)
    备注:
    1.ACU10FT通讯输出可选H、A、M、F其中之一;
    2.ACU10FB通讯输出可选A、M、W、G、F其中之一;
    3.ACU10FM只可选N。

    测量范围及

    传感器选择

    超稳定微差压传感器
    【1L】0~125Pa  【2L】0~250Pa  【3L】0~500Pa  【4L】0~1000Pa  【5L】0~1500Pa 【6L】0~2500Pa
    差压传感器
    【2E】0~1.5KPa 【3E】0~7.5KPa  【4E】0~35KPa  【5E】0~200KPa  【6E】0~700KPa 【7E】0~2.1MPa 【8E】0~3.5MPa
    绝压传感器
    【5S】0~200KPa 【6S】0~750KPa 【7S】0~2.1MPa 【8S】0~3.5MPa  【9S】0~7.0MPa 【10S】0~21MPa
    被测介质 【1】空气              【2】烟道气          【3】煤气               【4】天然气          【5】过热蒸汽
    【6】饱和蒸汽       【7】压缩空气      【8】液体               【9】其它
    管径 DN(     )  (按实际工况填写,单位为mm)
    节流件类型 【M】V型,楔形等需要实标的节流件
    标定方式 【1】标准算法,无需实标  【2】实流标定和K系数修正     【3】大口径算法     【4】计算书输入
    【5】现场比对式实标          【6】扩量程比算法或标定
    附件 防爆要求
    【E0】普通不防爆   【E3】本安防爆      【E4】隔离防爆
    传感器测量膜片
    【S】不锈钢     【C】哈氏合金         【D】钽
    电源
    【P1】直流电源和备用锂电自动切换(ACU10FB可选)  【P2】太阳能电池和备用锂电自动切换(ACU10FB可选)
    供货方式 【W1】提供变送器和功能组态,用户自配三阀组。温度传感器,节流件
    【W2】变送器/节流件成套供货,含三阀组/冷凝器/温度传感器等附件,提供流量组态
    【W3】出厂前已组成一体化差压流量计,提供流量组态和流量校准证书。(ACU10FM不可选)
    【W4】厂家现场指导调试
    选型举例 ACU10FT        H       3E5S        3         DN200        M         4          EOS         W2
