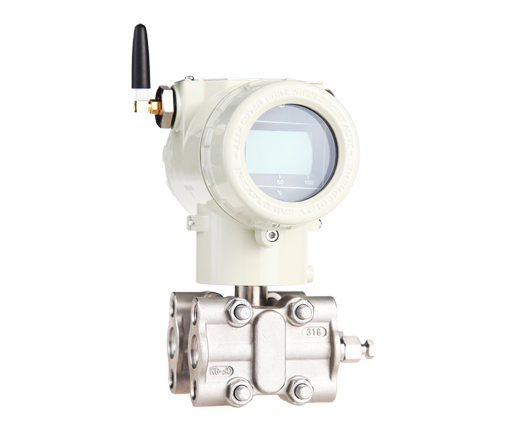

ACU10F-G
无线流量计
型号:ACU10F-G
产品介绍
    ACU10F-G无线流量计在ACUFT的基础上增加无线远传功能。
产品应用
行业应用:用于石油,化工,电力,制药,食品,造纸,水处理,冶金,水泥,和玻璃等行业气体、液体、蒸汽的测量。

资料下载

下载
  • 一、产品概述


      ACU10F-G无线流量计采用多参数测量技术,一台仪表可代替差压,压力,流量,积算仪四台仪表,节省客户采购、安装成本。一体化流量计采用全参数动态补偿技术,提高仪表精度量程比;满量程静压补偿技术,提高节流装置运行精度;可与节流一体化标定,标定精度优于分体式精度;功能方面专用化,集成化;


      ACU10F-G无线流量计在ACUFT的基础上增加无线远传功能。

      ACU10F-G无线流量计可根据需求选择不同的节流件(详见选型表-节流件类型),相对应的技术参数也会略有不同,可参照一体化多变量孔板流量计【P】一体化多变量V锥质量流量计【M】一体化多变量V巴质量流量计【B】。未明之处请与厂家咨询。


      二、行业应用

      ACU10F-G无线流量计用于石油,化工,电力,制药,食品,造纸,水处理,冶金,水泥,和玻璃等行业气体、液体、蒸汽的测量。


      三、技术参数(与节流件类型有关)


      1.【P】孔板,喷嘴,文丘里等无需实标的标准节流件

      精度等级 差压:0.075% 压力:0.25% 温度:0.5℃
      流量精度:0.5~2.5%
      适用介质 适用于各种气体,粘度小的液体,蒸汽测量
      压力范围 差压:0~21MPa
      环境温度 带液晶-20~70℃      不带液晶-40~85℃
      管道孔径 DN50~DN300
      量程比 ≥8:1
      电源 24VDC
      直管段要求 前5后2(直管段不够时咨询工厂)
      材质兼容性 不锈钢、哈氏合金、钽可选
      外壳保护 IP67
      电磁防护 IEC61000-4-2-5
      安装方式 一体式和分体式可选
      防爆类型 本安和隔爆可选
      标定方式 水标或气标

      2. 【M】V型,楔形等需要实标的节流件
      精度等级
      差压:0.075% 压力:0.25% 温度:0.5℃
      流量精度:0.3~0.5%
      适用介质
      液体、蒸汽、气体均可
      压力范围
      0.65~21MPa(大于此压力协议订货
      环境温度
      带液晶-20~70℃      不带液晶-40~85℃
      使用温度
      -60~550℃
      管道孔径
      DN50~DN500
      量程比
      ≥15:1
      电源
      24VDC
      直管段要求
      前3后1(直管段不够时咨询工厂)
      材质兼容性
      不锈钢、哈氏合金、钽可选
      外壳保护
      IP67
      电磁防护
      IEC61000-4-2-5
      安装方式
      一体式和分体式可选
      防爆类型
      本安和隔爆可选
      标定方式
      水标或气标


      3. 【B】各种插入式匀速管和皮托管

      精度等级
      差压:0.075% 压力:0.25% 温度:0.5℃
      流量精度:0.5~2%
      适用介质
      各种气体、蒸汽、粘度小的液体均可测
      压力范围
      0~21MPA
      环境温度
      带液晶-20~70℃      不带液晶-40~85℃
      管道孔径
      DN15~DN12000(圆管),边长200~4000(方管)
      量程比
      ≥10:1
      24VDC
      直管段要求
      前10后3(直管段不够时咨询工厂)
      材质兼容性
      不锈钢、哈氏合金、钽可选
      外壳保
      IP67
      电磁防
      IEC61000-4-2-5
      安装方式
      一体式和分体式可选
      防爆类型
      本安和隔爆可选
      标定方式
      水标或气标



  • ACU10F 无线流量计-产品选型表                  (添加  11048 69159 、29145 69088 或    186 1279 0707  、186 1279 0733 帮您选型)


    系列号 ACU10F
    产品选择 【T】ACU10FT多参数流量变送器
    基本功能:是用同时测量差压/绝压/温度的硅容复合式传送器,内置用于补偿积算的节流件及介质组分布数据库;
    带有流量K系数修正功能;可同时输出质量(或体积)流量以及压力/温度等多组信号
    【B】ACU10FT多参数流量管理器
    基本功能:在ACU10FT的基础上增加了内置装备用锂电池(直流供电状态下自动充电,断电后可自动切换到锂电池连续工作长达一个月),带数据存储和报表输出功能,可选太阳能电池板和无线通讯
    【M】ACU10FM抄表式流量记录仪
    基本功能:带有可连续性工作一年以上的免维护蓄电池,无需外部供电。标准配备点阵式LCD显示器和磁性按键,带数据存储和报表输出功能,可选备用太阳能电池板
    通讯输出 【H】两线制4~20mA,采用HART通讯的四个变量同时显示:瞬时/累计流量,压力,温度等
    【A】三路4~20mA分别输出瞬时流量,压力,温度。附带两个SPDT继电输出
    【M】MODBUS通讯的多变量输出,可组网,附带两个SPDT继电器输出
    【W】2.4G调频扩频模块
    【G】GPRS无线通讯
    【F】两路4~20mA(瞬时流量,压力/温度二选一),一路脉冲(积累流量)。附带两个SPDT继电器输出
    【N】无输出(专指ACU10FM抄表式流量记录仪)
    备注:
    1.ACU10FT通讯输出可选H、A、M、F其中之一;
    2.ACU10FB通讯输出可选A、M、W、G、F其中之一;
    3.ACU10FM只可选N。
    测量范围及传感器选择 超稳定微差压传感器
    【1L】0~125Pa  【2L】0~250Pa  【3L】0~500Pa  【4L】0~1000Pa  【5L】0~1500Pa 【6L】0~2500Pa
    差压传感器
    【2E】0~1.5KPa 【3E】0~7.5KPa  【4E】0~35KPa  【5E】0~200KPa  【6E】0~700KPa 【7E】0~2.1MPa 【8E】0~3.5MPa
    绝压传感器
    【5S】0~200KPa 【6S】0~750KPa 【7S】0~2.1MPa 【8S】0~3.5MPa  【9S】0~7.0MPa 【10S】0~21MPa
    被测介质 【1】空气              【2】烟道气          【3】煤气               【4】天然气          【5】过热蒸汽
    【6】饱和蒸汽       【7】压缩空气      【8】液体               【9】其它
    管径 DN(     )  (按实际工况填写,单位为mm)
    节流件类型 【P】孔板,喷嘴,文丘里等无需实标的标准节流件
    【M】V型,楔形等需要实标的节流件

    【B】各种插入式匀速管和皮托管

    备注:点击可查看不同节流件所对应技术参数,未明之处请咨询厂家

    标定方式 【1】标准算法,无需实标  【2】实流标定和K系数修正     【3】大口径算法     【4】计算书输入
    【5】现场比对式实标          【6】扩量程比算法或标定
    附件 防爆要求
    【E0】普通不防爆   【E3】本安防爆      【E4】隔离防爆
    传感器测量膜片
    【S】316不锈钢     【C】哈氏合金         【D】钽          【L】微压膜片(适用于微差压传感器1L~6L)
    电源
    【P1】直流电源和备用锂电自动切换(ACU10FB可选)  【P2】太阳能电池和备用锂电自动切换(ACU10FB可选)
    供货方式 【W1】提供变送器和功能组态,用户自配三阀组。温度传感器,节流件
    【W2】变送器/节流件成套供货,含三阀组/冷凝器/温度传感器等附件,提供流量组态
    【W3】出厂前已组成一体化差压流量计,提供流量组态和流量校准证书。(ACU10FM不可选)
    【W4】厂家现场指导调试
    选型举例 ACU10FT        A       3E5S        3         DN200        P         4          EOS         W2
