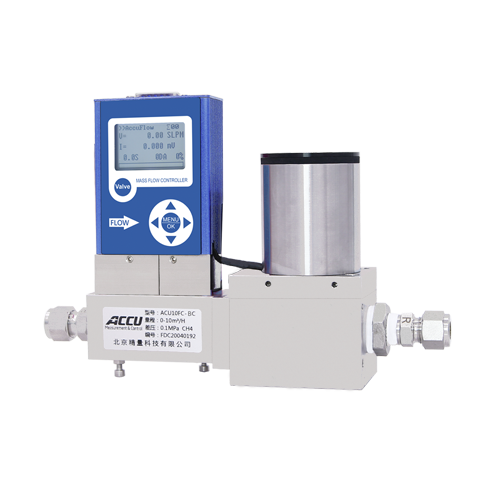

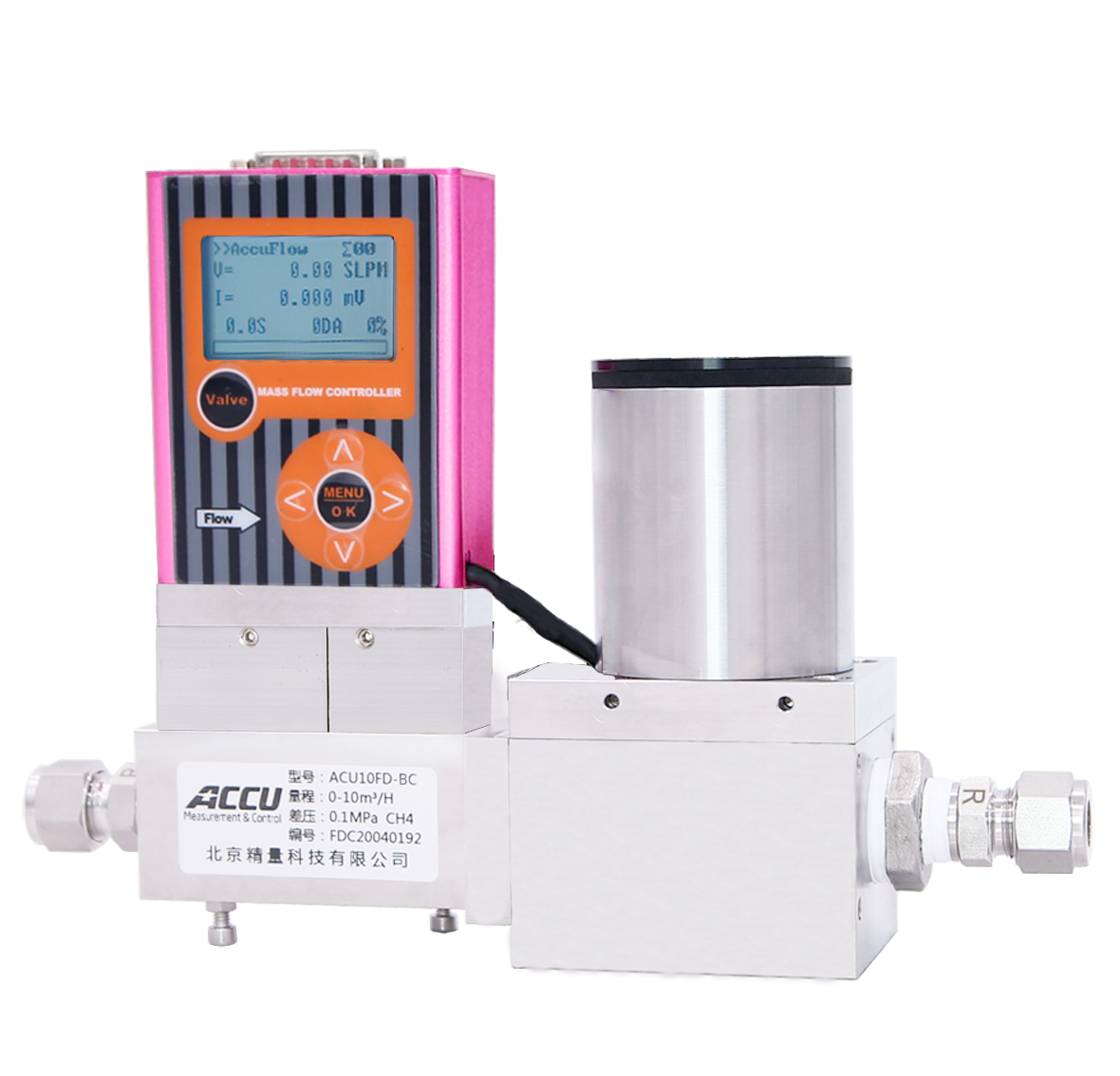

ACU10L-B
液体流量控制器(大量程)
型号:ACU10L-B
产品介绍
    多变量测量以及50:1量程可调比,使得仅用一台ACU10L液体流量控制器/流量计便可取代多台设备的功效。精度1%、重复性1%及不到200毫秒的控制响应时间,确保过程液体正常工作。
产品应用
ACU10L系列数字式液体流量控制器/流量计广泛应用于各行业领域,如:工艺制造、食品分析、分析性测试与计量等。

资料下载

下载
  • 一、产品概述

    u 可快速精确测量过程液体的体积流量/质量流量

    u 采用定制的高速比例控制阀对液体体积流量/质量流量进行精确控制

    u 带有独具特色的排气孔可轻松排出空气

    u 集成式多功能数字显示屏,允许用户仅通过屏幕按钮操作便可控制设定值及PID阀门调节,同时开放模拟输入输出和RS-485数字通讯

    u 内部无可移动组件和热元件,通过抗振动测试,对安装方向不敏感

    u 采用内部补偿型层流压差技术,使得大流量范围下流体仍旧保持层流运动

    u 提供全方位的用户支持,包括技术咨询、快捷的设备校准服务和有条件的终身质保


    二、产品应用

    ACU10L系列数字式液体流量控制器/流量计广泛应用于各行业领域,如:工艺制造、食品分析、分析性测试与计量等。

    多变量测量以及50:1量程可调比,使得仅用一台ACU10L液体流量控制器/流量便可取代多台设备的功效。精度1%、重复性1%及不到200毫秒的控制响应时间,确保过程液体正常工作。


    三、技术参数

    规格
    量程范围
    5SLM~20SLM
    精度(调零后标准条件下)
    ±1%F·S
    重复性
    ±1%F·S
    零点漂移&满量程漂移
    0.02%F·S/℃/Atm
    工作范围/量程可调比
    2%~100%F·S/50:1
    最大可测流量
    100%F·S
    典型响应时间
    200毫秒(可调整)
    启动预热时间
    <5秒
    运行状况
    工作温度
    +10℃~+50℃
    最大工作压力
    1MPa
    对安装方式/方向的要求
    >1L/min量程,阀门须垂直安装
    阀门等级
    阀门长闭
    防护等级
    IP40
    材质
    不锈钢
    信号
    单色LCD显示屏
    同时显示流量、设定
    数字输出信号
    RS-485/MODBUS
    模拟输入信号
    0~5VDC/4~20mA
    模拟输出信号
    0~5VDC/4~20mA
    电信号接口
    DB15
    供电电压
    24~30VDC
    供电电流
    0.750Amp

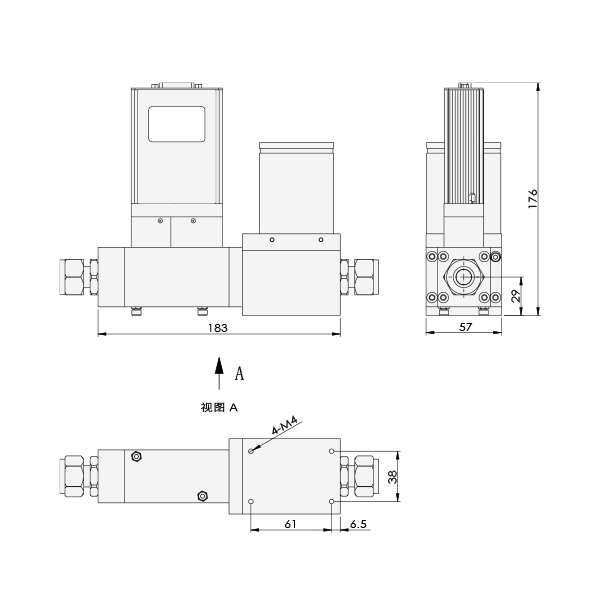

    四、产品尺寸图


    液体流量控制器)


    五、可选配套测控软件(另外收取费用)

            质量流量测控系统V5.0



  • ACU10L-B液体流量控制器/流量(大量程)-产品选型表               (添加  11048 69159 、29145 69088 或    186 1279 0707  、186 1279 0733 帮您选型)


    系列号 ACU10L-B
    产品类型 【C】质量流量控制器     【M】质量流量计
    耐压范围 【M】1MPa                   【Z】1MPa
    现场显示状况 【N】不带液晶显示        【X】带液晶显示
    流量范围 【005L】5SLM               【020L】20SLM                 【000L】用户指定
    被测介质 详见介质参照表
    流量输入信号 【A1】0~5VDC              【A2】4~20mA                  【A3】1~5VDC
    输出信号 【B1】0~5VDC              【B2】4~20mA                  【B3】1~5VDC
    供电电压 【5】±15VDC                【4】24VDC
    通讯方式 【8】RS485                   【2】RS232
    密封材质 【V】氟橡胶                  【T】丁腈橡胶                   【N】氯丁橡胶                        【Y】其他
    使用接头 【E】φ12                      【L】法兰安装                   【Y】其他与厂家联系
    选型举例 ACU10L-B    C    M    N    020L    007    A1    B1    5    8    V    E
