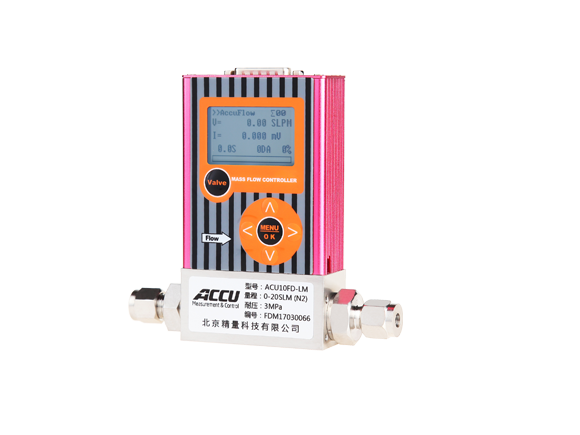

ACU10FD-LM
数字型质量流量计(低量程)
型号:ACU10FD-LM
产品介绍
    ACU10FD数字型质量流量计由质量流量传感器,层流分层件,流量控制器调节阀和放大控制电路组成,采用数字信号输入输出,具有预热时间短,零漂小,可靠性高等特点。
产品应用
真空                     镀膜                    太阳能                 半导体               石油石化
煤炭冶金               制气配气             环保                    各种仪器分析

资料下载

下载
  • ACU10FD | 40台MFC电脑远程测控实拍

    https://mp.weixin.qq.com/s/GCGnE52pB9_DvmB33T0heQ


    一、产品概述


    ◆热式原理,响应快,精度高

    ◆管状分流,不易堵塞
    ◆适用于各种低压和高压管道
    ◆预热时间短,零漂小,可靠性高
    ◆数字量输入/输出可使用二次表或流量计算机控制和显示流量


    ACU10FD 质量流量计/质量流量控制器由质量流量传感器,层流分层件,流量控制器调节阀和放大控制电路等部件组成。它利用流动流体传递热量改变测量毛细管壁温度分布的热传导分布效应而制成。

    ACU10FD 质量流量计/质量流量控制器采用毛细管传热前后温度差量热法原理测量气体的质量流量,不受温度压力的影响。将传感器测得的流量信号进行放大,然后与设定的电压进行比较,用所得的差值去驱动控制调节阀门,闭环控制流过通道的流量使之与设定的流量相等。


    二、产品应用


    玻璃行业 太阳能 大气监测 工业制作 石油石化
    煤炭冶金 制气配气 环保 各种仪器分析


    三、产品参数


    量程范围 2SCCM~30SLM
    测控范围 量程比100:1
    准确度 ±1.0%F.S
    线性 ±0.5%F.S
    重复精度 ±0.2%F.S
    响应时间 <0.8s
    数字量 RS232/485,MODBUS协议
    模拟量 0~5V、4-20mA、1~5V
    供电 ±15VDC,24VDC
    工作温度 0~50℃
    工作压力 工作压降:<0.01Mpa
    最大耐压 3MPa/10MPa
    电气连接 DB15孔
    漏率 1×10-9Pa m3/S
    温度系数 ±0.025%F.S/℃
    底座材质 不锈钢
    密封材质 氟橡胶,氯丁橡胶,丁腈橡胶
    接头 φ3,φ6,1/8",1/4"

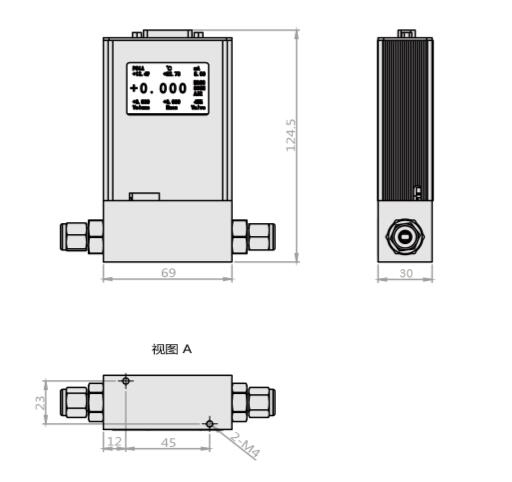

    四、产品尺寸图

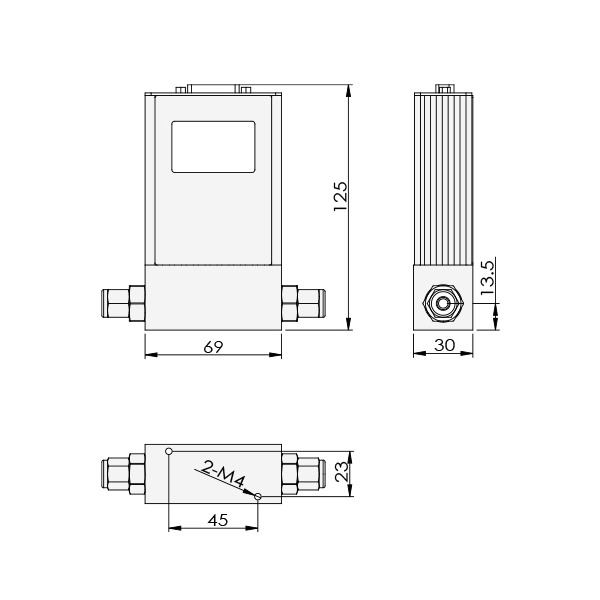

    (ACU10FD-LM 质量流量计 - 尺寸图)


    五、可选配套测控软件  (另外收取费用)

            质量流量测控系统V5.0


      、其他型号推荐



  • ACU10FD-L 质量流量计/质量流量控制器 产品选型表                 (添加  11048 69159 、29145 69088 或    186 1279 0707  、186 1279 0733 帮您选型)


    系列号
    ACU10FD-L
    产品类型 【C】质量流量控制器        【M】质量流量计
    耐压范围 【M】3MPa                    【Z】10MPa(仅限流量计)
    现场显示状况 【N】不带液晶显示        【X】带液晶显示
    流量范围

    【002C】2SCCM               【200C】200SCCM            【300C】300SCCM            【500C】500SCCM

    【001L】1SLM                  【002L】2SLM                  【003L】3SLM                  【005L】5SLM

    【010L】10SLM                【020L】20SLM                 【030L】30SLM

    被测介质 详见密度参照表
    流量输入信号 【A1】0~5VDC               【A2】4~20mA               【A3】1~5VDC
    输出信号 【B1】0~5VDC               【B2】4~20mA               【B3】1~5VDC
    供电电压 【5】±15VDC                 【4】24VDC
    通讯方式 【8】RS485                   【2】RS232
    密封材质 【V】氟橡胶                 【T】丁腈橡胶               【N】氯丁橡胶                 【Y】其他
    使用接头 【A】φ3                      【B】φ6                          【F】1/8"                        【G】1/4"            【Y】其他与厂家联系
    选型举例 ACU10FD-L    M    M    200C    007    A1    B1    5    8    V    B
