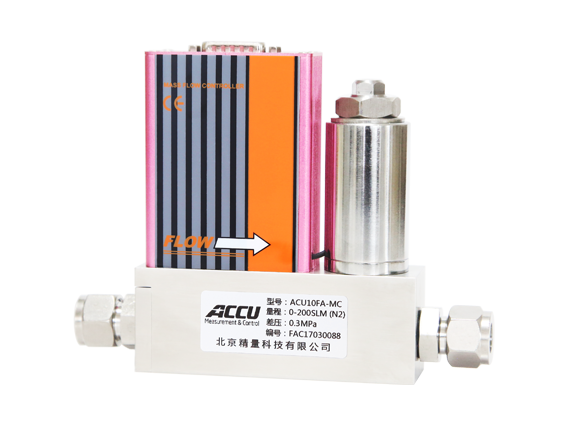

ACU10FA-MC
模拟型质量流量控制器(中量程)
型号:ACU10FA-MC
产品介绍
    ACU10FA模拟型质量流量控制器响应快,精度高,零漂小,可靠性高。量程范围为30SLM~150SLM,可与流量显示控制仪搭配使用。
产品应用

应用行业

玻璃行业               太阳能                大气监测              工业制作                石油石化
煤炭冶金               制气配气             环保                    各种仪器分析

资料下载

下载
  • 一、产品概述


    ◆热式原理,响应快,精度高
    ◆管状分流,不易堵塞
    ◆适用于各种低压和高压管道
    ◆预热时间短,零漂小,可靠性高
    ◆模拟量输入/输出可使用二次表或流量计算机控制和显示流量

    ACU10FA 质量流量控制器由质量流量传感器,层流分层件,流量控制器调节阀和放大控制电路等部件组成。它利用流动流体传递热量改变测量毛细管壁温度分布的热传导分布效应而制成。
    ACU10FA 采用毛细管传热前后温度差量热法原理测量气体的质量流量,不受温度压力的影响。将传感器测得的流量信号进行放大,然后与设定的电压进行比较,用所得的差值去驱动控制调节阀门,闭环控制流过通道的流量使之与设定的流量相等。


    二、产品应用


    玻璃行业 太阳能 大气监测 工业制作 石油石化
    煤炭冶金 制气配气 环保 各种仪器分析


    三、产品参数


    量程范围
    30SLM~150SLM
    准确
    ±1.0%F.S
    温度:±1℃
    线性
    ±0.5%F.S
    重复精度
    ±0.2%F.S
    响应时间
    <1.5s
    模拟量
    0~5V,4~20mA
    供电
    ±15VDC,24VDC
    工作温度
    0~50℃
    工作压力
    工作压降:<30Kpa
    最大耐压
    3MPa/10MPa
    电气连接
    DB9孔
    漏率
    1×10-9Pa m³/S
    温度系数
    ±0.015%F.S/℃
    底座材质
    不锈钢
    密封材质
    氟橡胶,氯丁橡胶,丁腈橡胶
    接头
    φ8,φ10,φ12

    四、产品尺寸图

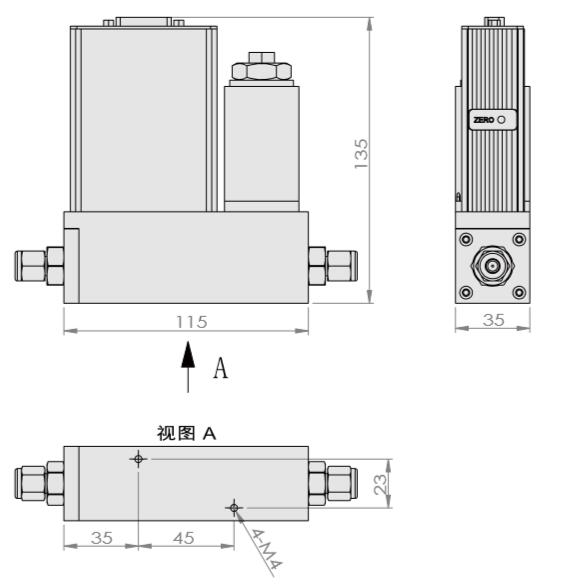

    ACU10FA-MC质量流量控制器 产品尺寸图

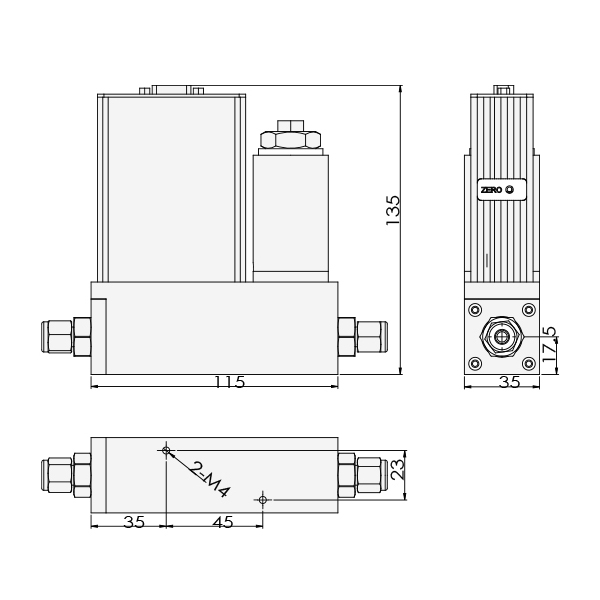

    ACU10FA-MC质量流量控制器 产品尺寸图


    五、配套设备(需另外购买)

    ACU10FA-XS型流量显示仪可为模拟型质量流量计提供工作电源,流量设定(手动操作控制),流量显示等操作。


    、其他型号推荐





  • ACU10FA-M 产品选型表                   (添加  11048 69159 、29145 69088 或    186 1279 0707  、186 1279 0733 帮您选型)


    系列号
    ACU10FA-M
    产品类型 【C】质量流量控制器      【M】质量流量计
    耐压范围 【M】3MPa                    【Z】10MPa(仅限流量计)
    流量范围

    【030L】30SLM         【050L】50SLM             【100L】100SLM             【150L】150SLM

    被测介质 详见密度参照表
    流量输入信号 【A1】0~5VDC               【A2】4~20mA
    输出信号 【B1】0~5VDC               【B2】4~20mA
    供电电压 【5】±15VDC                 【4】24VDC
    密封材质 【V】氟橡胶                   【T】丁腈橡胶                     【N】氯丁橡胶                      【Y】其他
    使用接头 【C】φ8                        【D】φ10                           【E】φ12                            【Y】其他与厂家联系
    选型举例 ACU10FA-M    C    M    020L    007    A1    B1    5    V    C
