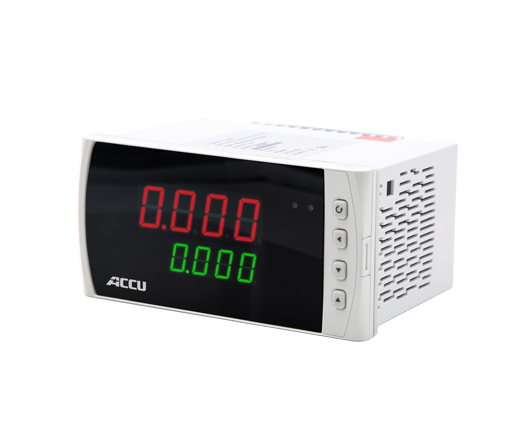

ACU10FD-XS
流量显示控制仪
型号:ACU10FD-XS
产品介绍
    ACU10FD-XS型流量显示仪可为模拟型和数字型质量流量计提供工作电源,流量设定(手动操作控制),流量显示等操作。流量显示仪可以直接与我公司生产的(ACU10FA系列和ACU10FD)质量流量控制器(MFC)配套使用。同时也可以与其他型号的质量流量器配合使用。使用方便,嵌入式/台式安装可选,精致美观。
产品应用
流量显示仪可以直接与我公司生产的(ACU10FA系列和ACU10FD系列)质量流量控制器(MFC)配套使用。

资料下载

下载
  • 一、产品概述

    ◆为质量流量控制器或流量计提供工作电源

    ◆手动操作控制进行流量设定
    ◆气体流量的显示
    ◆可以与其他型号的质量流量控制器配合使用

    ◆电压范围宽,抗干扰能力强,通过CE认证

    ACU10FD-XS型流量显示仪用于为模拟型/数字型质量流量计提供工作电源,流量设定,(手动操作控制),流量显示等操作。

    ACU10FD-XS流量显示仪可以直接与我公司生产的 ACU10FAACU10FD系列质量流量控制器(MFC)配套使用,同时也可以与其他型号的质量流量控制器配合使用。使用方便,嵌入式/台式安装可选,精致美观。



    二、技术参数


    输出电压(MFC 使用) +15V±3%,-15V±3%
    供电电源 24VDC
    输入/输出信号 DC 0~5V, 4~20mA
    显示单位 SCCM(标准毫升/分);SLM(标准升/分)
    外部控制 清洗/关闭
    外形尺寸 160×80×110mm
    开孔尺寸 152×76 mm
    基准源 +5.00V 5mA
    最大功耗 15w

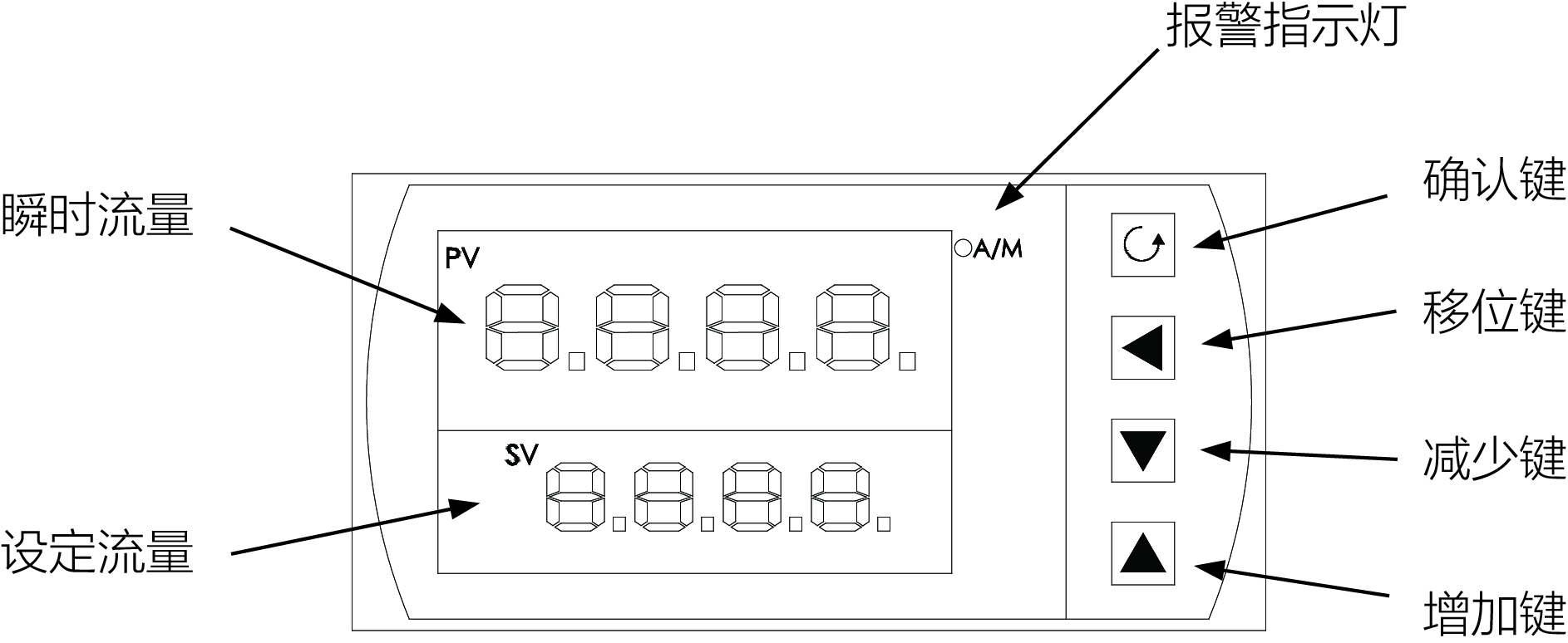

    三、面板示意图


    ACU10FD-XS流量显示控制仪



    确认键:进入菜单

    移位键:按一次数据向左移动一位

    减少键:设定数值时,用于减少数值

    增加键:设定数值时,用于增加数值

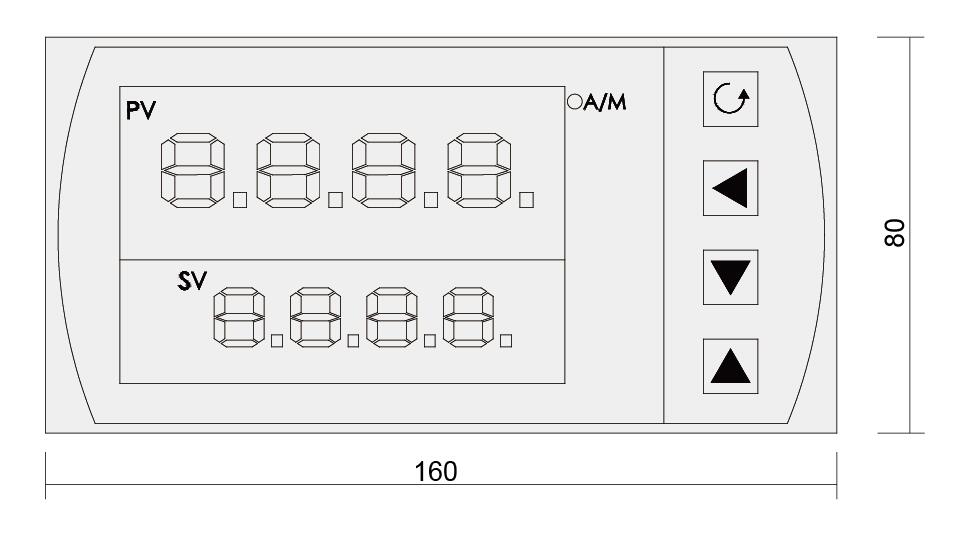

    四、产品尺寸图


    ACU10FD-XS流量显示控制仪



  • ACU10FD-XS产品选型表                 (添加  11048 69159 、29145 69088 或    186 1279 0707  、186 1279 0733 帮您选型




    系列号
    ACU10FD-XS
    阀控功能 【01】有                      【02】无
    输入/输出信号

    【V】0~5VDC               【A】4~20mA

    机箱类型 【T】台式                     【P】盘装
    选型举例 ACU10FD-XS    04    01    V    T
