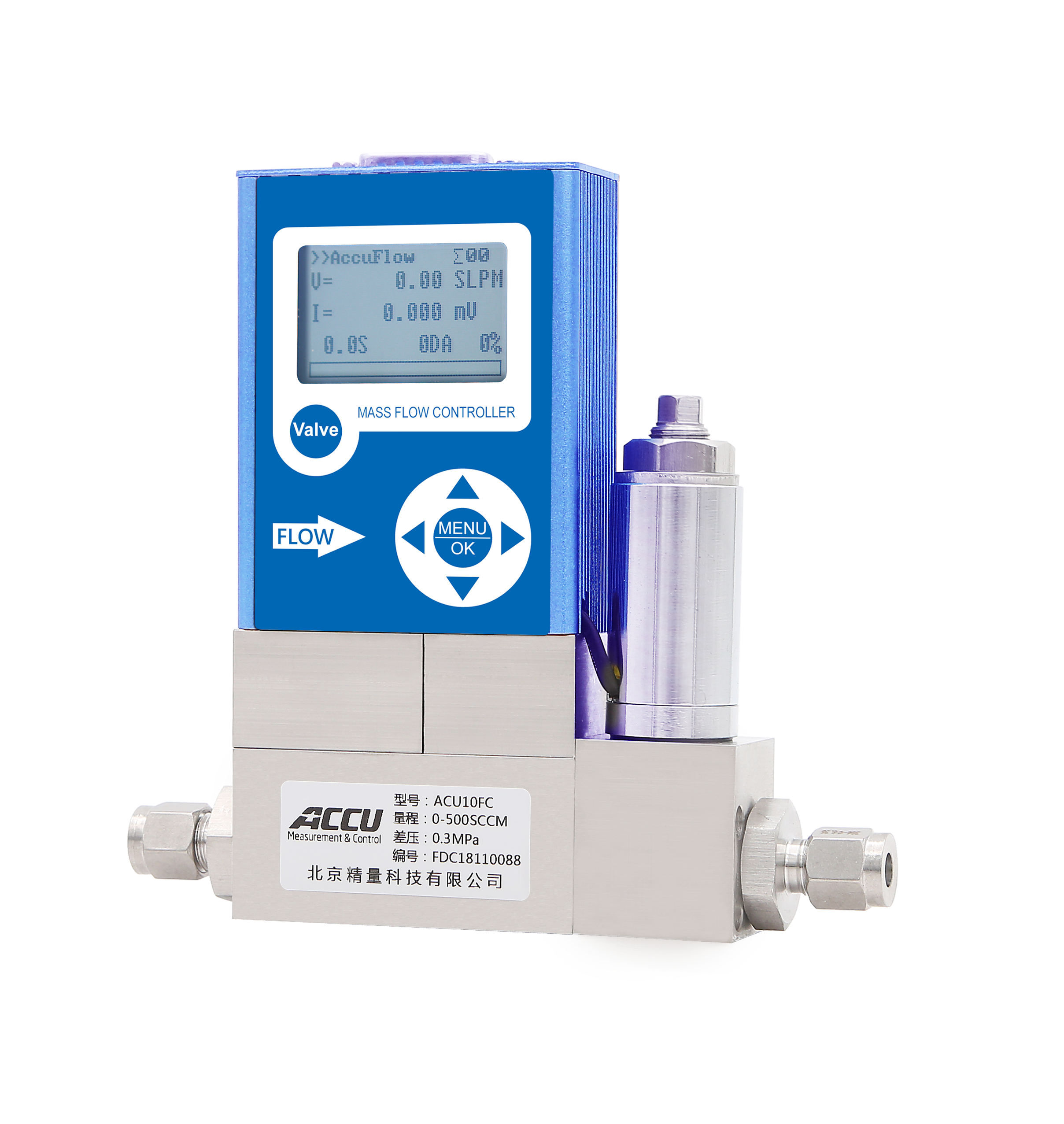

ACU10FC-L
差压式质量流量控制器(小量程)
型号:ACU10FC-L
产品介绍
    ACU10FC差压式质量流量控制器采用无热漂移,无响应滞后的差压质量测量原理,可以同时显示和输出:瞬时 流量、累计流量、压力、温度等。当需要控制功能时,还可以加装电磁比例调节阀和内置PID 调节功能。 与热式流量计不同,当使用气体转换系数时,ACU10FC没有附加的“比热容”误差 。所以,即使测量气体与出厂时的标定气体不同,也不会影响测量精度。
产品应用
真空                     镀膜                    太阳能                 半导体                    石油石化
煤炭冶金               制气配气             环保                    各种仪器分析

资料下载

下载
  • 一、产品概述


    ◆无热漂移,可以忽略的温移和时漂,长期稳定性0.1%F.S/年

    ◆准确度1.0%,量程可在100:1范围内按键设定,无需标定

    ◆瞬时和累计流量、压力、温度可同时显示

    ◆无需预热,测量时无响应滞后

    ◆内置30种气体转换系数,无比热容附加误差,不影响精度


    ACU10FC差压式质量流量控制器采用无热漂移,无响应滞后的差压质量测量原理,可以同时显示和输出:瞬时 流量、累计流量、压力、温度等。当需要控制功能时,还可以加装电磁比例调节阀和内置PID 调节功能。 与热式流量计不同,当使用气体转换系数时,ACU10FC差压式质量流量控制器没有附加的“比热容”误差 。所以,即使测量气体与出厂时的标定气体不同,也不会影响测量精度。


    二、产品应用


    ACU10FC系列差压式质量流量控制器控制器广泛应用于各行业领域,如:工艺制造、食品分析、分析性测试与计量等。多变量测量以及50:1量程可调比,使得仅用一台ACU10FC差压式质量流量控制器便可取代多台设备的功效。精度1%、重复性1%及不到200毫秒的控制响应时间,确保过程气体正常工作。


    三、产品参数


    运行状况 工作温度 +10~+50℃
    最大工作压力 1MPa
    对安装方式/方向的要求 >1L/min量程,阀门须垂直安装
    阀门等级 阀门长闭
    防护等级 IP40
    材质 不锈钢
    信号 单色LCD显示屏 同时显示流量、设定
    数字输出信号 RS485/PROFIBUS
    模拟输入信号 0-5Vdc / 4-20mA
    模拟输出信号 0-5Vdc / 4-20mA
    电信号接口 DB15
    供电电压 24-30Vdc
    供电电流 0.750Amp
    规格 量程范围 2SCCM~30SLM
    精度(调零后标准条件下) ±1%F.S
    重复性 ±1%F.S
    零点漂移&满量程漂移 0.02% F.S/ ºC/Atm
    工作范围/量程可调比 2% ~ 100% F.S / 50:1
    最大可测流量 100% F.S (可控制)
    典型响应时间 200 毫秒(可调整)
    启动预热时间 < 5 秒

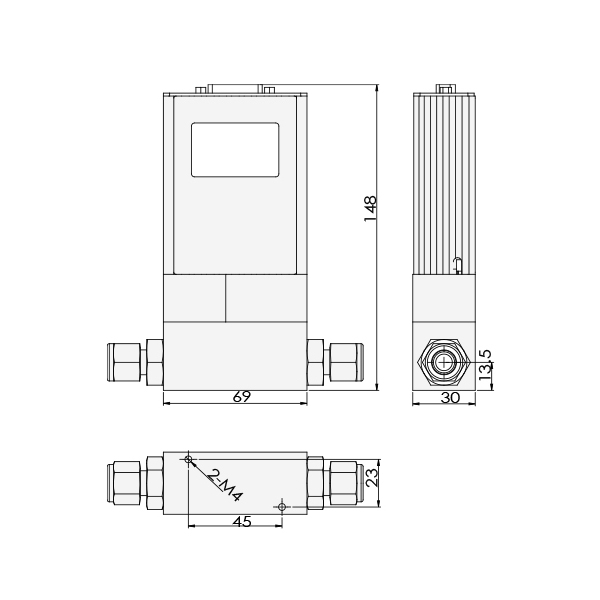

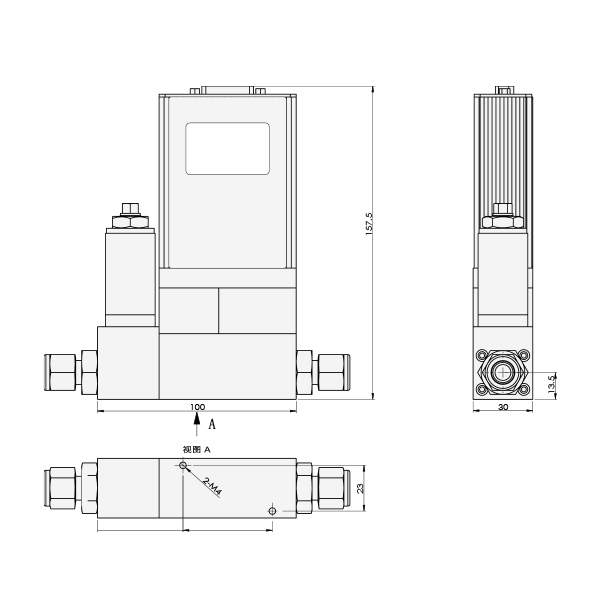

    四、产品尺寸图


    (▲ 差压式质量流量控制器)


    五、可选配套测控软件 (另外收取费用)

            质量流量测控系统V5.0

  • ACU10FC-L差压式质量流量控制器 选型表                 (添加  11048 69159 、29145 69088 或    186 1279 0707  、186 1279 0733 帮您选型)


    系列号
    ACU10FC-L
    产品类型 【C】质量流量控制器        【M】质量流量计
    耐压范围 【M】1MPa
    现场显示状况 【N】不带液晶显示           【X】带液晶显示
    流量范围

    【100C】100SCCM            【200C】200SCCM            【300C】300SCCM             【500C】500SCCM

    【001L】1SLM                  【002L】2SLM                  【003L】3SLM                   【005L】5SLM

    【010L】10SLM                【020L】20SLM                 【030L】30SLM

    被测介质 详见密度参照表
    流量输入信号 【A1】0~5VDC               【A2】4~20mA                   【A3】1~5VDC
    输出信号 【B1】0~5VDC               【B2】4~20mA                   【B3】1~5VDC
    供电电压 【5】±15VDC                 【4】24VDC
    通讯方式 【8】RS485                    【2】RS232
    密封材质 【V】氟橡胶                   【T】丁腈橡胶                    【N】氯丁橡胶                   【Y】其他
    使用接头 【A】φ3                        【B】φ6                             【F】1/8"                           【G】1/4"                【Y】其他与厂家联系
    选型举例 ACU10FC-L    C    M    100C    007    A1    B1    5    8    V    A
