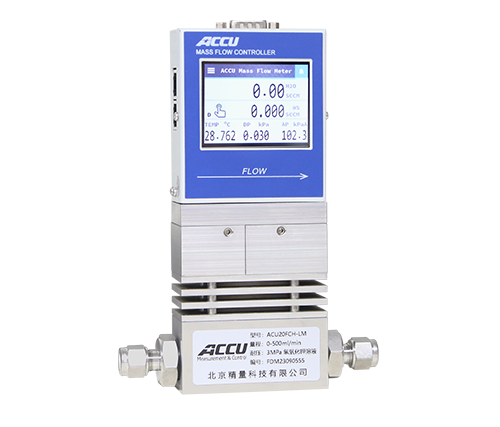

高温质量流量计-ACCU精量科技

一、产品概述

u可快速精确测量过程气体/液体/蒸汽的体积流量/质量流量

u采用定制的高速比例控制阀对介质体积流量/质量流量进行精确控制

u测量液体时，带有独具特色的排气孔可轻松排出空气

u通过可触摸显示屏设定值及PID阀门调节，同时开放模拟输入输出和RS-485数字通讯

u内部无可移动组件和热元件，通过抗振动测试，对安装方向不敏感

u采用内部补偿型层流压差技术，使得大流量范围下流体仍旧保持层流运动

u提供全方位的用户支持，包括技术咨询、快捷的设备校准服务和有条件的终身质保

二、产品应用

ACU20FCH系列高温型质量流量计/控制器广泛应用于各行业领域，如：工艺制造、食品分析、分析性测试与计量等。

多变量测量以及50:1量程可调比，使得仅用一台ACU20FCH高温型质量流量计/控制器便可取代多台设备的功效。精度0.5%、重复性0.5%及不到200毫秒的控制响应时间，确保过程气体/液体/蒸汽正常工作。

三、技术参数

规格	量程范围	气体：0~（2SCCM...30SLM）液体：0~（2SCCM...20SLM）蒸汽：0~（2SCCM...500SLM）
	精度（调零后标准条件下）	±0.5%F.S.
	重复性	±0.2%F.S.
	零点漂移&满量程漂移	0.02%F.S./℃/Atm
	量程可调比
	最大可测流量	100%F.S.
	典型响应时间	200毫秒（可调整）
	启动预热时间	＜5秒
运行状况	最大工作压力	1 MPa
	对安装方式/方向的要求	＞1L/min量程，阀门须垂直安装
	阀门等级	阀门长闭
	防护等级	IP40
	材质	不锈钢
信号	单色LCD显示屏	同时显示流量、设定
	数字输出信号	RS232/485，MODBUS协议
	模拟输入信号	0~5VDC/4~20mA
	模拟输出信号	0~5VDC/4~20mA
	电信号接口	DB9
	供电电压	24~30VDC
	供电电流	0.750Amp

注：当所测介质和流量不同时，产品外观和尺寸可能会有所不同。

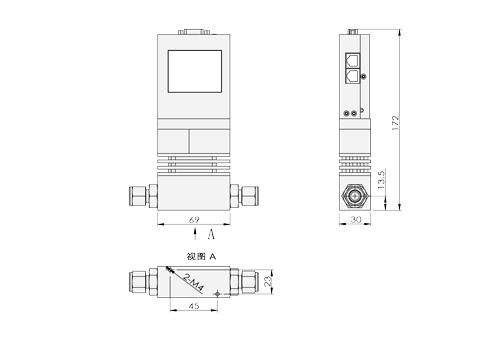

四、产品尺寸图

▲ACU20FCH-LM 高温质量流量计

五、可选配套测控软件（另外收取费用）

质量流量测控系统V5.0

ACU20FCH-LM 高温型质量流量计/控制器选型表 （添加 11048 69159 或 186 1279 0707 帮您选型）

系列号	ACU20FCH-LM
产品类型	【C】质量流量控制器【M】质量流量计
耐压范围	【M】3MPa 【Z】10MPa（仅限流量计）
现场显示状况	【N】不带液晶显示【X】带液晶显示
流量范围	气体：【002C】2SCCM 【005C】5SCCM 【010C】10SCCM 【050C】50SCCM 【100C】100SCCM 【200C】200SCCM 【300C】300SCCM 【500C】500SCCM 【600C】600SCCM 【700C】700SCCM 【800C】800SCCM 【900C】900SCCM 【1000C】1000SCCM 【001L】1SLM 【002L】2SLM 【003L】3SLM 【005L】5SLM 【010L】10SLM 【020L】20SLM 【030L】30SLM 【000L】用户指定
	液体：【002C】2SCCM 【005C】5SCCM 【010C】10SCCM 【020C】20SCCM 【030C】20SCCM 【050C】50SCCM 【100C】100SCCM 【200C】200SCCM 【300C】300SCCM 【500C】500SCCM 【000L】用户指定

	蒸汽：【002C】2SCCM 【005C】5SCCM 【010C】10SCCM 【050C】50SCCM 【100C】100SCCM 【200C】200SCCM 【300C】300SCCM 【500C】500SCCM 【600C】600SCCM 【700C】700SCCM 【800C】800SCCM 【900C】900SCCM 【1000C】1000SCCM 【001L】1SLM 【002L】2SLM 【003L】3SLM 【005L】5SLM 【010L】10SLM
被测介质	详见介质参照表
流量输入信号	【A1】0~5VDC 【A2】4~20mA 【A3】1~5VDC
输出信号	【B1】0~5VDC 【B2】4~20mA 【B3】1~5VDC
供电电压	【5】±15VDC 【4】24VDC
通讯方式	【8】RS485 【2】RS232
密封材质	【P】全氟醚【V】氟橡胶【N】丁腈橡胶【E】三元乙丙【Y】其他
使用接头	【A】φ3 【B】φ6 【F】1/8" 【G】1/4" 【Y】其他与厂家联系
选型举例	ACU20FCH-L M M N 500L 007 A1 B1 5 8 V B
