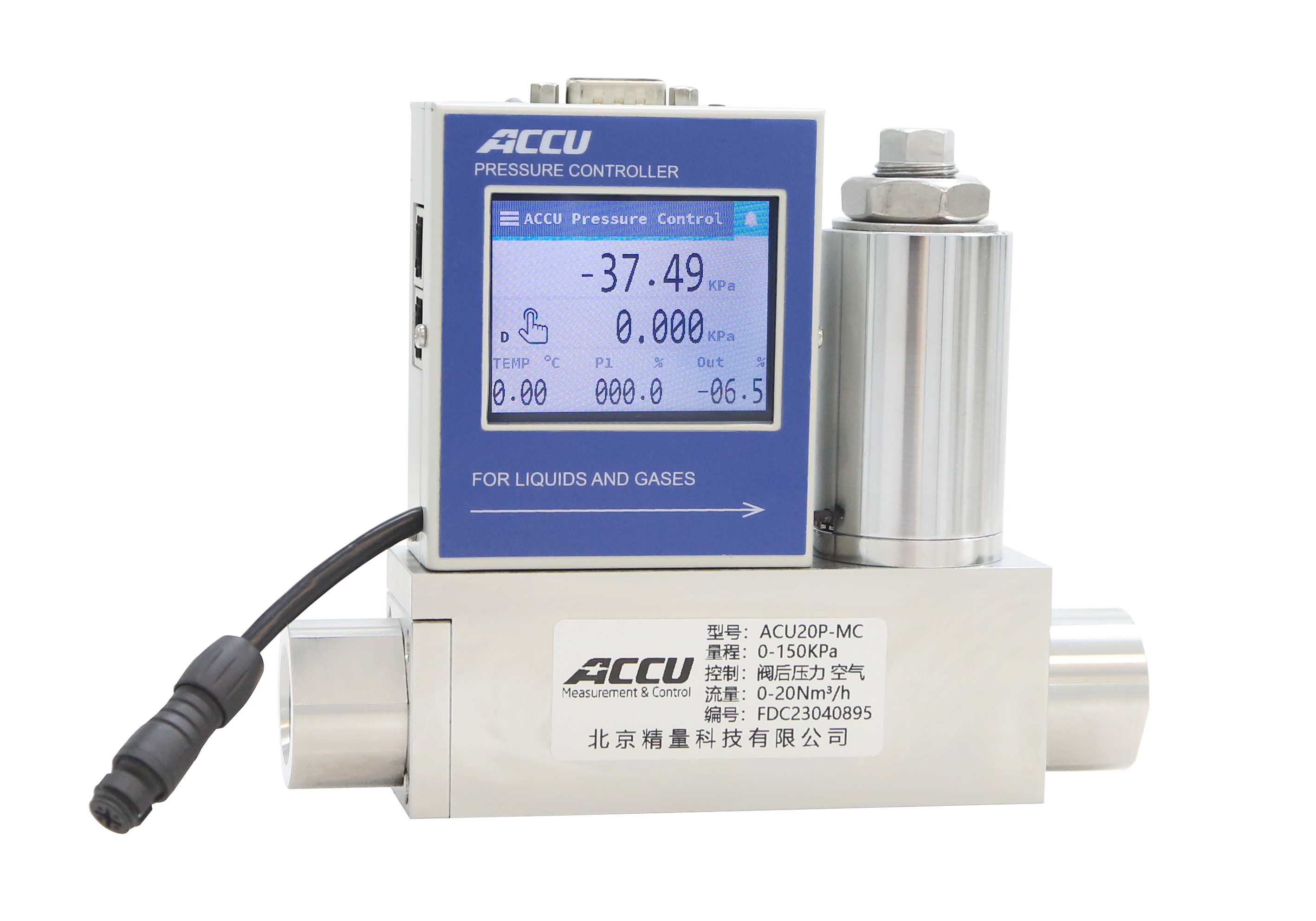

ACU20P
高精度压力控制器(外接压力传感器)
型号:ACU20P
产品介绍
    ACU20P系列压力控制器配备高性能传感器和数字电路板,可提供更高精度和性能的压力控制,通过调节设定值就能精准的控制整个工艺过程,除了标配的Modbus协议外,还支持Profibus协议。
产品应用
应用领域:半导体生产、科研实验、生物医药、能源化工、泄漏测试、燃料电池、真空镀膜及过程控制等。

资料下载

下载
  • 一、产品概述


      ACU20P系列压力控制器/压力计为直通式设计,测量范围从100KPa到10MPA(绝压和表压皆可)。此外,还提供差压变送器。该系列仪表精确度高、重复性好,分为前压控制和背压控制两种。

    ACU20P系列压力控制器/压力计根据客户需求,支持外接压力传感器。

     ACU20P系列标配一个压力传感器和数字电路板,提供高精度、快速稳定、可靠的压力控制,该PC数字板具有控制压力所需的所有功能。除了配备标准的RS485输出信号,ACU20P还提供模拟量输入/出信号,可通过调节设定值就能精准的控制整个工艺过程。ACU20P系列压力控制器可装配一体式控制阀或分体式控制阀。它是一种比例式电磁控制阀,具有超快和平稳控制的特性。



    二、产品应用


    应用领域:半导体工艺,气相和液相色谱仪,MOCVD过程中蒸汽压力控制,挤塑成型过程中气体压力保护控制,高压釜/反应釜压力控制等。

    三、产品参数


    技术参数 精度(包括线性和滞后性) ±0.5%F.S
    压力量程比 压力计 1:50
    压力控制器 1:20
    重复性 ≤0.1%
    传感器响应时间 0.2s
    控制稳定性 ≤±0.05%F.S(测定条件:1 L/min N2)
    运行温度 -10~+70℃
    温度敏感性 0.1%FS/℃
    漏率 1×10-9 Pa m³/S
    方位影响度
    (90°变化)
    <0.03 KPa(绝压/表压传感器)
    <0.6 KPa(差压传感器)
    预热时间 忽略不计
    机械部件 材质 不锈钢
    工艺连接 G3/8"
    密封材质 氟橡胶/丁腈橡胶/氯丁橡胶/其他
    防护等级(外壳) IP40
    电气特性 电源 15~24Vdc
    数字输出 RS485/RS232、profibus协议
    电气连接 DB9



    五、可选配套测控软件 (另外收取费用)

            质量流量测控系统V5.0


  • ACU20P-L压力控制器 选型表                    (添加  11048 69159 、29145 69088 或    186 1279 0707  、186 1279 0733 帮您选型)


    系列号
    ACU20P
    产品类型 【C】压力控制器           【M】压力计
    压力类型 【A】绝压                     【G】表压
    耐压范围 【M】3MPa                   【Z】10MPa(仅限压力计)
    现场显示状况 【N】不带液晶显示        【X】带液晶显示
    压力范围

    【100K】100KPa      【300K】300KPa

    被测介质 详见密度参照表
    流量输入信号 【A1】0~5VDC              【A2】4~20mA               【A3】1~5VDC
    输出信号 【B1】0~5VDC              【B2】4~20mA               【B3】1~5VDC
    供电电压 【5】±15VDC                【4】24VDC
    通讯方式 【8】RS485                   【2】RS232                    【P】profibus
    密封材质 【V】氟橡胶                  【T】丁腈橡胶                【N】氯丁橡胶                 【Y】其他
    使用接头 【A】φ3                        【B】φ6                         【F】1/8"                        【G】1/4"                  【Y】其他与厂家联系
    选型举例 ACU20P    M    A    M    N    100K    007    A1    B1    5    8    V    E
