一、产品概述
ACCU 气液混合蒸发系统，由五个部分组成：一个液体流量控制器（用于控制液体源流量），一个或多个气体质量流量控制器（用于控制载气流量），一个温度可调的混合蒸发器（用于液体汽化）；一个可选的流量温度显示控制仪（用于设定流量和温度），一个可选的汽化后稀释气体流量控制器（用于产出蒸汽的稀释）。
◆典型的 CEM 系统如图一所示，三路显示控制仪连接并独立控制液体流量、气体流量、蒸发温度。利用 PLC 和 DCS 系统代替显示控制仪，通过 MODBUS 或 DEVICENET 等协议实现集中控制。
◆ 根据现场需求，可以增加一台或者多台载气流量控制器，实现多组份载气注入。
◆ 蒸汽出口，可以增加三通，接入一台气体质量流量控制器，对产出蒸汽进行稀释。

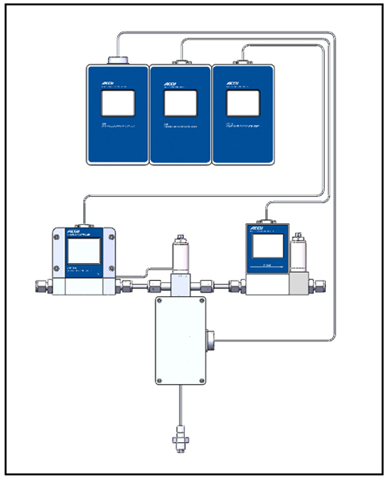

图一、典型 CEM 系统
二、技术参数
2.1 温度可控混合蒸发器
|
产品型号
|
ACU20CEM
|
|
最大汽化量
|
1200g/h
|
|
压力等级
|
10MPA
|
|
最高温度
|
300℃
|
|
接头
|
VCR、卡套
|
2.2 流量/温度显示控制仪
|
产品型号
|
ACU20CEM
|
|
供电
|
220V
|
|
模拟量
|
0-5V或4-20mA
|
|
数字量
|
MODBUS(RS232/485)、PROFIBUS、DEVICENRT协议
|
|
显示类型
|
LCD液晶带触摸
|
三、应用

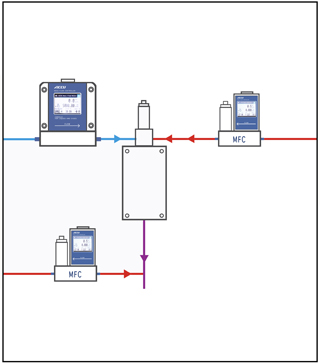

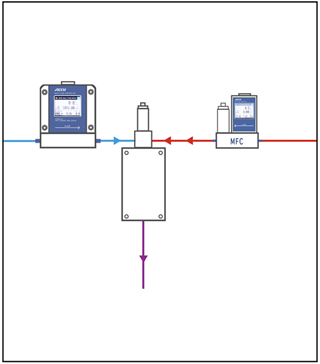

▲ 图二、单载气，无稀释 ▲ 图三、单载气，有稀释

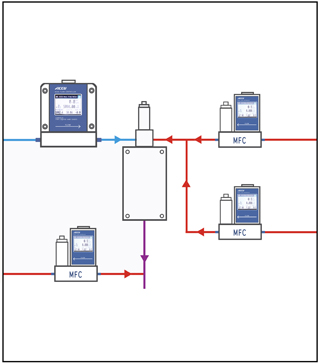

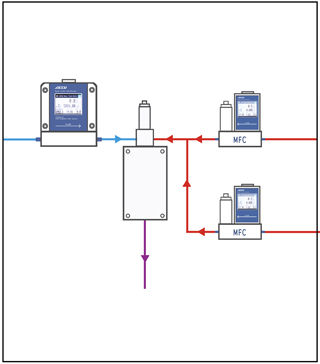

▲ 图四、双载气，无稀释 ▲ 图五、双载气，有稀释
四、可选配套测控软件 （另外收取费用）
质量流量测控系统V5.0
