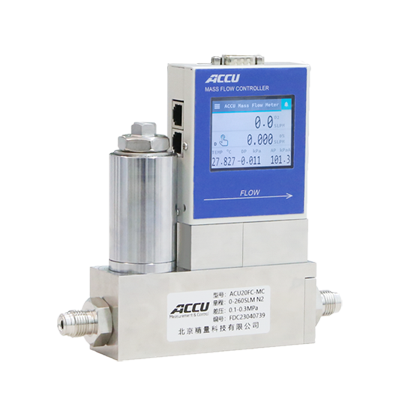

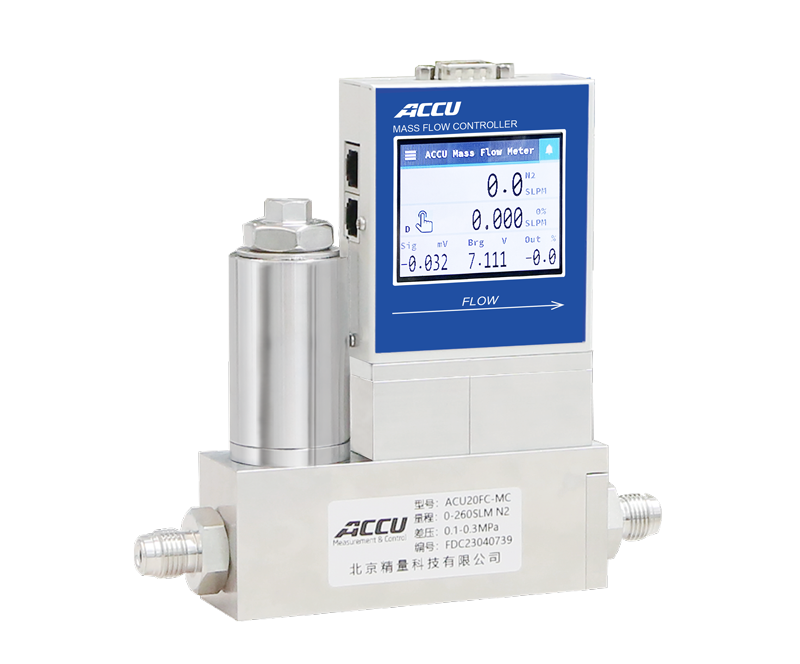

ACU20FC-M
高精度差压式质量流量控制器(中量程)
型号:ACU20FC-M
产品介绍
    ACU20FC为高精度系列差压式流量控制器/流量计, 该系列产品采用无热漂移,无响应滞后的差压质量测 量原理,可以同时显示和输出:瞬时流量、累计流量、 压力、温度等。当需要控制功能时,还可以加装电磁 比例调节阀和内置PID调节功能。
产品应用
真空                     镀膜                    太阳能                 半导体                    石油石化
煤炭冶金               制气配气             环保                    各种仪器分析

资料下载

下载
  • 一、产品概述


    ◆无热漂移,可以忽略的温移和时漂,长期稳定性0.1%F.S/年

    ◆准确度0.5%,量程可在100:1范围内按键设定,无需标定

    ◆瞬时和累计流量、压力、温度可同时显示

    ◆无需预热,测量时无响应滞后

    ◆内置30种气体转换系数,无比热容附加误差,不影响精度


    ACU20FC差压式质量流量控制器采用无热漂移,无响应滞后的差压质量测量原理,可以同时显示和输出:瞬时 流量、累计流量、压力、温度等。当需要控制功能时,还可以加装电磁比例调节阀和内置PID 调节功能。 与热式流量计不同,当使用气体转换系数时,ACU20FC差压式质量流量控制器没有附加的“比热容”误差 。所以,即使测量气体与出厂时的标定气体不同,也不会影响测量精度。


    二、产品应用


    ACU20FC系列差压式质量流量控制器控制器广泛应用于各行业领域,如:工艺制造、食品分析、分析性测试与计量等。多变量测量以及50:1量程可调比,使得仅用一台ACU20FC差压式质量流量控制器便可取代多台设备的功效。精度0.5%、重复性0.2%及不到200毫秒的控制响应时间,确保过程气体正常工作。


    三、产品参数

    运行状况 工作温度 +10~+50℃
    最大工作压力 1MPa
    对安装方式/方向的要求 >1L/min量程,阀门须垂直安装
    阀门等级 阀门长闭
    防护等级 IP40
    材质 不锈钢
    信号 单色LCD显示屏 同时显示流量、设定
    数字输出信号 RS485/ProfiBus
    模拟输入信号 0-5Vdc / 4-20mA
    模拟输出信号 0-5Vdc / 4-20mA
    电信号接口 DB9
    供电电压 24-30Vdc
    供电电流 0.750Amp
    规格 量程范围 30SLM~300SLM
    精度(调零后标准条件下) ±0.5%F.S
    重复性 ±0.2%F.S
    线性 ±0.25%F.S
    工作范围/量程可调比 2% ~ 100% F.S / 50:1
    最大可测流量 100% F.S (可控制)
    典型响应时间 <0.2s
    启动预热时间 < 5 秒

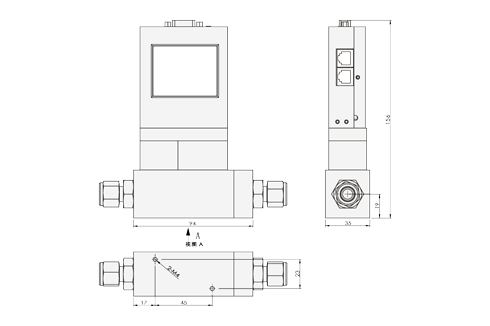

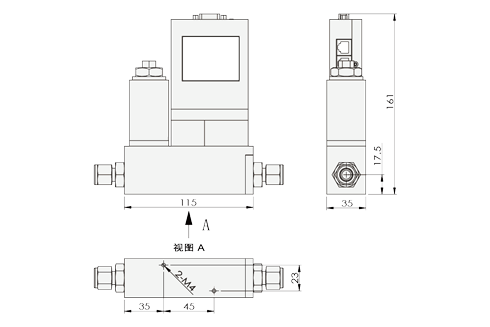

    四、产品尺寸图






    五、可选配套测控软件 (另外收取费用)

            质量流量测控系统V5.0



  • ACU20FC-M差压式质量流量控制器/流量计 选型表                 (添加  11048 69159 、29145 69088 或    186 1279 0707  、186 1279 0733 帮您选型)


    系列号
    ACU20FC-M
    产品类型 【C】质量流量控制器        【M】质量流量计
    耐压范围 【M】1MPa
    现场显示状况 【N】不带液晶显示           【X】带液晶显示
    流量范围

    【030L】30SLM               【50L】50SLM               【80L】80SLM              【100L】100SLM

    【120L】120SLM             【150L】150SLM            【180L】180SLM          【200L】200SLM

    【220L】10SLM               【250L】250SLM            【280L】280SLM          【300L】300SLM

    被测介质 详见密度参照表
    流量输入信号 【A1】0~5VDC               【A2】4~20mA                   【A3】1~5VDC
    输出信号 【B1】0~5VDC               【B2】4~20mA                   【B3】1~5VDC
    供电电压 【5】±15VDC                 【4】24VDC
    通讯方式 【8】RS485                    【2】RS232
    密封材质 【V】氟橡胶                   【T】丁腈橡胶                    【N】氯丁橡胶                   【Y】其他
    使用接头 【A】φ3                        【B】φ6                             【F】1/8"                           【G】1/4"                【Y】其他与厂家联系
    选型举例 ACU20FC-M    C    M    100C    007    A1    B1    5    8    V    A
