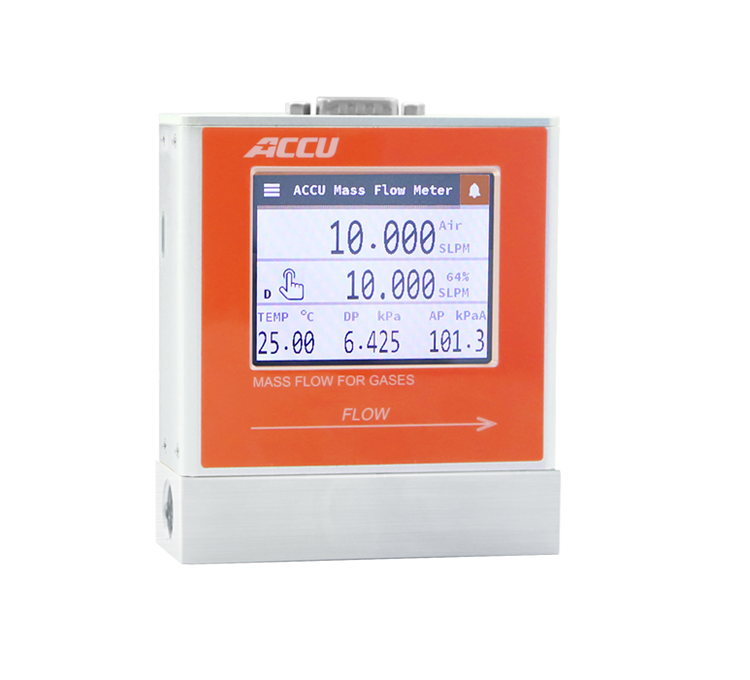

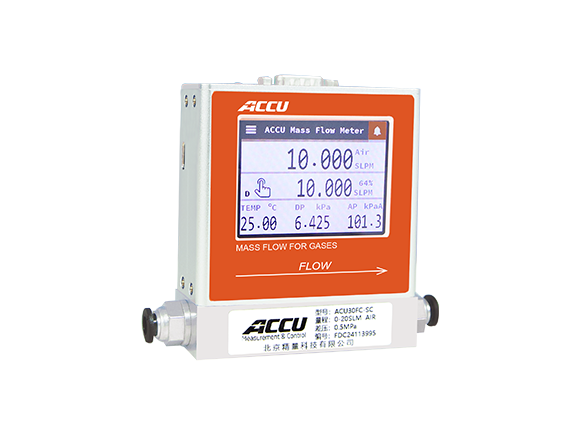

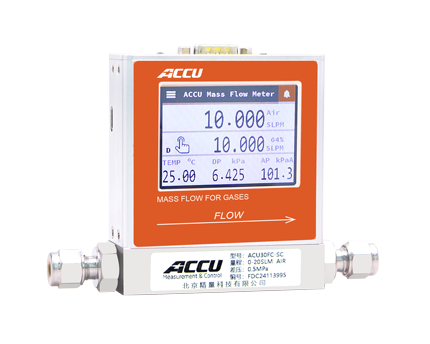

ACU30FC高精度差压气体质量流量控制器-北京精量科技有限公司

一、产品概述

无“比热容”误差，高精度数据实时反馈
紧凑型设计，大屏幕体验更直观
支持多参数测量，便于数据分析
采用DSP主控，进一步提升精度可靠性
近百种气体自由切换，无需返厂校准
支持USB TypeC和蓝牙，设备连接灵活多样

ACU30FC系列流量计采用差压式原理，通过流体经过节流元件时，产生的压力差来计算流量，产品内置PID调节功能，与电磁比例调节阀配合使用，实现对流量的精确控制。ACU30FC可实现对气体的质量流量、体积流量、压力和温度等多参数测量，并通过RS485/232等通讯方式将一系列参数通过触摸屏或者其他外接设备和控制系统显示，以便对数据监控和分析。

二、产品应用

真空	镀膜	太阳能	各种仪器分析
石油石化	制气配气	环保	半导体

三、产品参数

规格参数	ACCU30FC高精度差压式质量流量控制器/流量计
量程范围	2SCCM~30SLM
测控范围	阀控范围 50:1 流量计 100:1
准确度	±0.5%F.S（满量程）
线性	±0.5%F.S
重复精度	±0.2%F.S
稳定性	＜±0.1%F.S
响应时间	50ms
温度系数	±0.015%F.S/℃
工作温度	-10℃~60℃
工作压差	0.05~0.5MPa
最大耐压	1MPa
底座材质	不锈钢
接头	VCR、卡套、快插、宝塔、法兰安装
密封材质	氟橡胶、丁晴橡胶、全氟醚、三元乙丙
防护等级	IP40
安装位置	水平安装
显示屏	单色LED显示屏，同时显示流量、设定
电气连接	DB9孔，RJ11,5.5x2.1电源快插
显示状态	液晶显示
数字量	Modbus协议（RS232/485）、ProfiBus协议、DeviceNet协议
模拟量	0~5V、4~20mA、1~5V
供电	±15VDC、24VDC

四、产品尺寸图

五、可选配套测控软件（另外收取费用）

质量流量测控系统V5.0

ACU30FC差压式质量流量计/控制器产品选型表（添加11048 69159、29145 69088或186 1279 0707、18612790733帮您选型）

系列号	ACU30FC
产品类型	【C】质量流量控制器【M】质量流量计
耐压范围	【M】3MPa 【Z】10MPa（仅限流量计）
流量范围	【002C】2SCCM 【100C】100SCCM 【001L】1SLM 【05L】5SLMS 【10L】10SLM 【20L】20SLM 【30L】30SLM
输入信号	【A1】0~5VDC 【A2】4~20mA 【A3】1~5VDC
输出信号	【B1】0~5VDC 【B2】4~20mA 【B3】1~5VDC
供电电压	【5】±15VDC 【4】24VDC
通讯方式	【8】RS485 【2】RS232
密封材质	【V】氟橡胶【T】丁腈橡胶【N】氯丁橡胶【Y】其他
使用接头	【C】φ8 【D】φ10 【E】φ12 【Y】其他与厂家联系
选型举例	ACU30FC C M 100C A1 B1 5 8 V C
