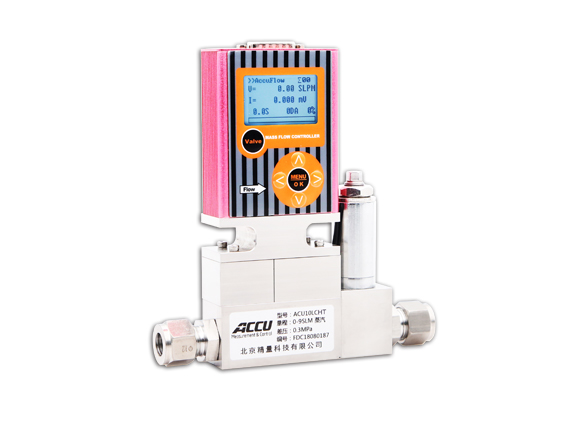

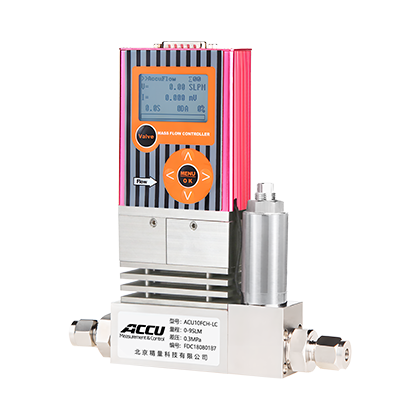

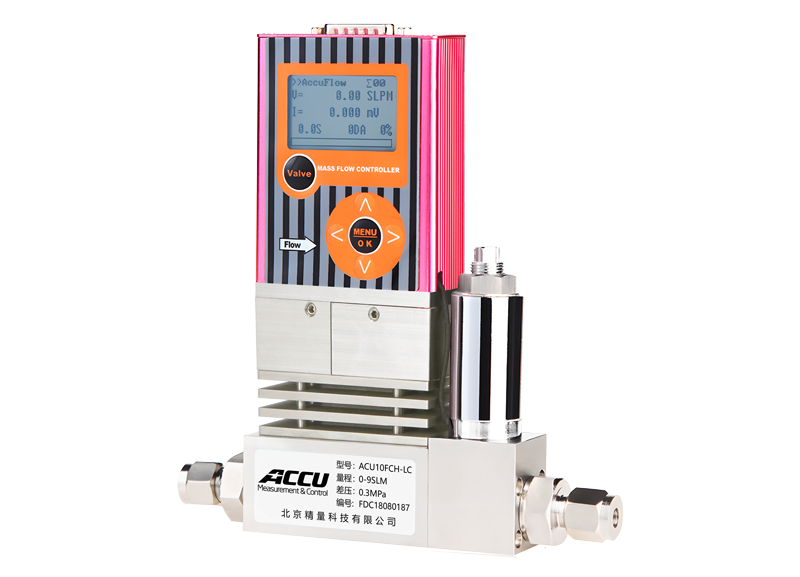

ACU10FCH-L
高温型质量流量控制器(低量程)
型号:ACU10FCH-L
产品介绍
    ACU10FCH系列高温型质量流量计,可快速精确测量过程气体/液体/蒸汽的体积流量/质量流量;ACU10FCH系列高温型质量流量控制器,采用定制的高速比例控制阀对气体/液体/蒸汽体积流量/质量流量进行精确控制。
产品应用
ACU10FCH系列高温式质量流量计&流量控制器广泛应用于各行业领域,如:工艺制造、食品分析、分析性测试与计量等。多变量测量以及50:1量程可调比,使得仅用一台ACU10FCH质量流量计&控制器便可取代多台设备的功效。精度1%、重复性1%及不到200毫秒的控制响应时间,确保过程气体/液体/蒸汽正常工作。

资料下载

下载
  • 高温型详情页产品关联


    一、产品概述

    u可快速精确测量过程气体/液体/蒸汽的体积流量/质量流量

    u采用定制的高速比例控制阀对介质体积流量/质量流量进行精确控制

    u测量液体时,带有独具特色的排气孔可轻松排出空气

    u集成式多功能数字显示屏,允许用户仅通过屏幕按钮操作便可控制设定值及PID阀门调节,同时开放模拟输入输出和RS-485数字通讯

    u内部无可移动组件和热元件,通过抗振动测试,对安装方向不敏感

    u采用内部补偿型层流压差技术,使得大流量范围下流体仍旧保持层流运动

    u提供全方位的用户支持,包括技术咨询、快捷的设备校准服务和有条件的终身质保


    二、产品应用

    ACU10FCH系列高温型质量流量计/控制器广泛应用于各行业领域,如:工艺制造、食品分析、分析性测试与计量等。

    多变量测量以及50:1量程可调比,使得仅用一台ACU10FCH质量流量计&控制器便可取代多台设备的功效。精度1%、重复性1%及不到200毫秒的控制响应时间,确保过程气体/液体/蒸汽正常工作。


    三、技术参数




    量程范围

    气体:100SCCM~30SLM

    液体:10SCCM~500SCCM

    蒸汽:10SCCM~10SLM

    精度(调零后标准条件下) ±1%F·S
    重复性 ±1%F·S
    零点漂移&满量程漂移 0.02%F·S/℃/Atm
    工作范围/量程可调比 2%~100%F·S/50:1
    最大可测流量 100%F·S
    典型响应时间 200毫秒(可调整)
    启动预热时间 <5秒
    运行状况 最大工作压力 3 MPa / 10MPa
    对安装方式/方向的要求 >1L/min量程,阀门须垂直安装
    阀门等级 阀门长闭
    防护等级 IP40
    材质 不锈钢
    信号 单色LCD显示屏 同时显示流量、设定
    数字输出信号 RS-485/PROFIBUS
    模拟输入信号 0~5VDC/4~20mA
    模拟输出信号 0~5VDC/4~20mA
    电信号接口 DB15
    供电电压 24~30VDC
    供电电流 0.750Amp

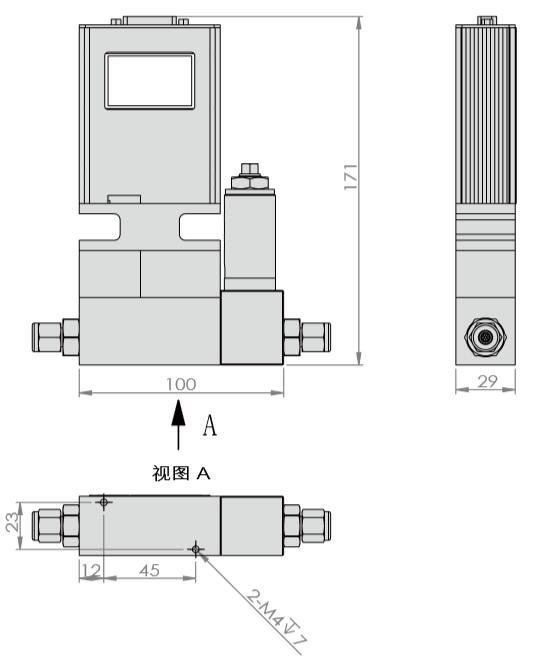

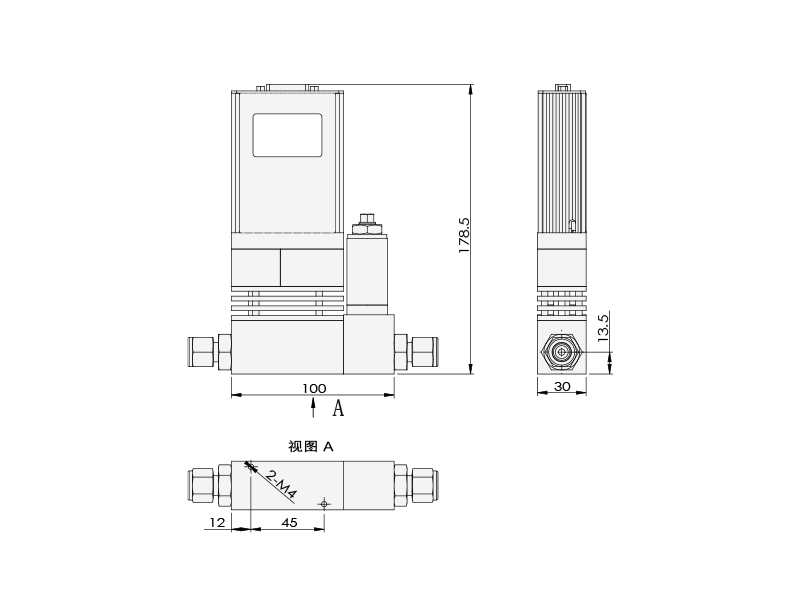

    四、产品尺寸图


    高温型质量流量计/控制器

    (▲ 高温型质量流量计/控制器)




    五、蒸汽流量控制器

    高温蒸汽流量控制器外观有所不同,图中所示为中量程高温蒸汽流量控制器,量程不同时,外观尺寸和比例阀可能会有不同,请根据具体工况咨询。


    高温蒸汽流量控制器


    (高温蒸汽流量控制器)


    六、可选配套测控软件 (另外收取费用)

            质量流量测控系统V5.0



  • ACU10FCH-L高温型质量流量计/控制器 选型表                  (添加  11048 69159 、29145 69088 或    186 1279 0707  、186 1279 0733 帮您选型)


    系列号 ACU10FCH-L
    产品类型 【C】质量流量控制器        【M】质量流量计
    耐压范围 【M】3MPa                    【Z】10MPa(仅限流量计)
    现场显示状况 【N】不带液晶显示        【X】带液晶显示
    流量范围

    气体:

    【100C】100SCCM            【200C】200SCCM            【300C】300SCCM            【500C】500SCCM

    【001L】1SLM                  【002L】2SLM                  【003L】3SLM                  【005L】5SLM

    【010L】10SLM                【020L】20SLM                 【030L】30SLM                【000L】用户指定

    液体:

    【010C】10SCCM                【020C】20SCCM                      【030C】30SCCM                 【050C】50SCCM

    【100C】100SCCM              【200C】200SCCM                     【300C】300SCCM               【500C】500SCCM

    【000L】用户指定

    蒸汽:

    【100C】100SCCM            【200C】200SCCM            【300C】300SCCM            【500C】500SCCM

    【001L】1SLM                  【002L】2SLM                  【003L】3SLM                  【005L】5SLM

    【010L】10SLM                 【000L】用户指定

    被测介质 详见介质参照表
    流量输入信号 【A1】0~5VDC               【A2】4~20mA               【A3】1~5VDC
    输出信号 【B1】0~5VDC               【B2】4~20mA               【B3】1~5VDC
    供电电压 【5】±15VDC                 【4】24VDC
    通讯方式 【8】RS485                   【2】RS232
    密封材质 【V】氟橡胶                 【T】丁腈橡胶               【N】氯丁橡胶                 【Y】其他
    使用接头 【A】φ3                     【B】φ6                     【F】1/8"                          【G】1/4"                        【Y】其他与厂家联系
    选型举例 ACU10FCH-L    C    M    N    010C    007    A1    B1    5    8    V    B
