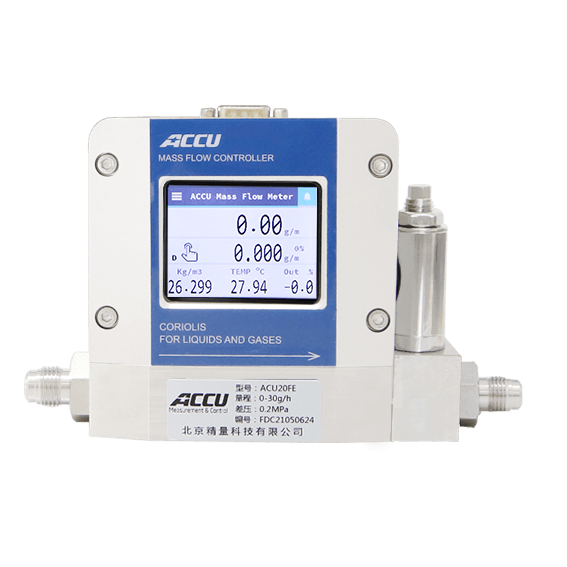

ACU20FE-L
科里奥利质量流量计(低量程)
型号:ACU20FE-L
产品介绍
    科里奥利质量流量计因其测量精确性和不受流体特性影响的特征而备受推崇。ACU20FE将这项技术应用于非常低的流量测量,并且内部集成PID控制器和批量功能,实现流量控制或者定量给料。
产品应用

食品行业 (石油)化学 制药行业 发酵设备
半导体加工 燃料电池技术 各种仪器分析

资料下载

下载
  • 一、产品概述


    ◆直接测量质量流量
    精度气体可达±0.5%F.S、液体可达±0.25%
    无死区
    响应速度快、调节速度快
    精度高,重复性好
    集成PID控制器调节流量
    性价比高
    可靠性高,寿命长
    无热漂移,可以忽略的温移和时漂
    可同时输出流体密度和温度
    高粘度流体和高密度气体可测
    对环境振动不明显


    科里奥利质量流量计因其测量精确性和不受流体特性影响的特征而备受推崇。ACU20FE包含一个独特形状的单回路传感器,构成振荡系统的一部分。当流体流经传感器回路,科里奥利力引起可变相移,传感器检测到该相移并传输到集成的电路板上的DSP处理器进行运算。由此可变相移产生的输出信号与实际质量流量形成严格正比关系,即使在压力、温度、密度、电导率和粘度等工况变化的情况下也能实现无以伦比的超高性能。
    ACU20FE同时测量质量流量、流体密度和温度并输出,提供两个级别的精度:液体测量为±0.25% 或气体测量为±0.5%。足以满足大部分客户的需求,既可应用于实验室做各类试验,也可应用环境复杂的工业环境中。


    二、产品应用

    食品行业
    (石油)化学
    制药行业
    发酵设备
    半导体加工
    燃料电池技术
    各种仪器分析


    三、产品参数

    量程范围 0.2~5kg/h
    测控范围 流量计量程比100:1     控制器量程比50:1
    准确度(满量程) 气体:±0.5.0%F.S、液体±0.25.0%F.S
    稳定性 ±0.1%F.S
    重复精度 ±0.05%F.S
    响应时间 <0.2s
    数字量 RS232/485,MODBUS协议
    模拟量 0~5V、4-20mA、1~5V
    供电 ±15VDC,24VDC
    工作温度 0~70℃
    压力等级 100bar
    最大耐压 3MPa/10MPa
    电气连接 DB15孔
    漏率 2×10-9SCCSHe
    安装位置 任意位置安装
    底座材质 316L
    外部密封材质 金属
    接头 φ6,φ8,φ10,φ12,法兰安装

    四、产品尺寸图


    五、可选配套测控软件  (另外收取费用)

            质量流量测控系统V5.0


      、其他型号推荐






  • 系列号
    ACU20FE-L
    产品类型 【C】质量流量控制器        【M】质量流量计
    耐压范围 【M】3MPa                    【Z】10MPa(仅限流量计)
    现场显示状况 【N】不带液晶显示        【X】带液晶显示
    流量范围

    【200g】0.2kg/h          【300g】0.3kg/h           【500g】0.5kg/h            【1000g】1kg/h

    【002kg】2kg/h           【003kg】3kg/h            【004kg】4kg/h              【005kg】5kg/h

    被测介质 详见密度参照表
    流量输入信号 【A1】0~5VDC               【A2】4~20mA               【A3】1~5VDC
    输出信号 【B1】0~5VDC               【B2】4~20mA               【B3】1~5VDC
    供电电压 【5】±15VDC                 【4】24VDC
    通讯方式 【8】RS485                   【2】RS232
    使用接头
     【C】φ8                          【D】φ10                     【E】φ12           【Y】其他与厂家联系


    选型举例 ACU20FE-L    M    M    500g    007    A1    B1    5    8    V    B
